PLUTO+ SDR AD9363 2T2R 無線 SDR トランシーバー 無線 70MHz-6GHz ソフトウェア定義無線 S25d7996724151

製品のセールスポイント

1. 70MHz~6GHzデュアルチャンネル動作 - AD9363 ADC/DAC（AD9361/AD9364にハッキング可能）による2TX/2RX機能で、多様な信号送受信に対応します。

2. 高精度クロック制御 - 外部Ref CLK入力（IPEX）と調整可能な抵抗によるキャリブレーションを備えた40MHz 0.5ppm VCTCXO。

3. ギガビットイーサネットとMicro SDブート - イーサネット経由の高速データストリーミングとSDカード経由の柔軟なブートを実現します。

4. 高度な処理能力 - 複雑なSDRアプリケーション向けのZynq7010 FPGA 512MB RAMと32MBフラッシュ。

5.オープンソース対応 - DFUモードリカバリー、外部コントロール用のPTTキーポート、OpenSourceSDR Labエンジニアによる専用Telegramサポート。

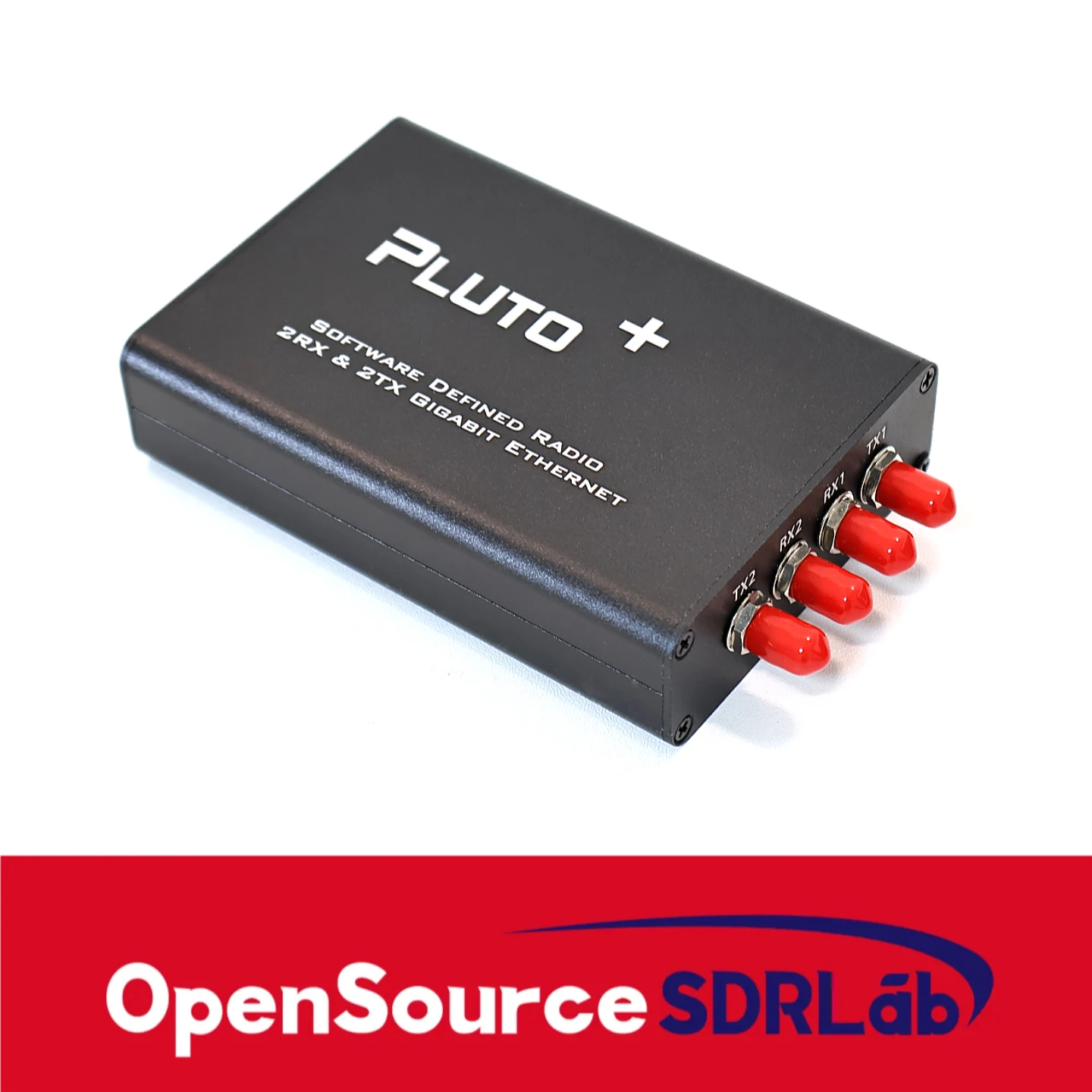

PLUTO+ SDRトランシーバー無線 70MHz-6GHz ソフトウェア定義無線、ギガビットイーサネット、マイクロSDカード用

製品説明：PLUTO+は、2TXおよび2RXをサポートするソフトウェア定義無線プラットフォームで、ギガビットイーサネットとマイクロSDカードをサポートしています。これは、有名なADI ADALM-PLUTOの設計を参照し、その欠点を改善しています。

ユーザーマニュアル：OpenSourceSDR Lab出身のSDR技術エンジニアが、Pluto +およびGNU Radio関連のユーザーマニュアルを作成しました。必要な場合は、カスタマーサービススタッフに連絡してダウンロードリンクを送信してもらうことができます。また、HackRF One（portapack付き）の使用時に質問がある場合は、お気軽にお問い合わせください。SDRテクノロジーについてご相談させていただきます。次のリンクからテレグラムソフトウェアを使用してテクニカルサポートエンジニアに連絡できます：https：//t.me/OpenSourceSDRLab

コミュニケーションを円滑にするために、彼に連絡してAliexpressの注文IDを提示してください。次のリンクからテレグラムソフトウェアを介してテレグラムグループ「OpenSourceSDR Lab」への参加を歓迎します：https：//t.me/joinchat/MrUQFRcNG0xjYTg1

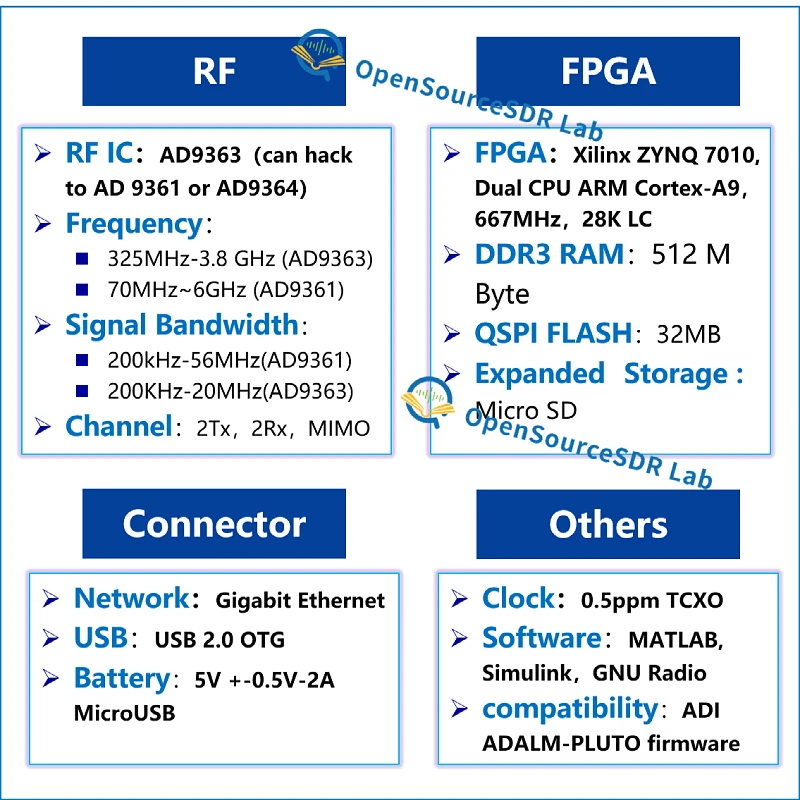

機能：

- ADC / DAC：AD9363（AD9361またはAD9364にハッキングできます）

- 2送信2受信チャネル

- RF範囲：70MHZ~6GHZ

-基準クロック：VCTCXO 40MHZ 0.5ppm

- SOC：Zynq7010 FPGAの場合：28k

- RAM：512M

- FLASH：32M

- USB：2.0 OTGサポート

-イーサネット: 1000Mb

- Micro SD はブートに使用できます

- DC IN: 5V+/-0.5V-2A microUSB

インターフェース:すべての IO レベルは 1.8V であることに注意してください。

ADI-PlutoSDR の公式ファームウェアを使用する場合は、URST-MI052 に接続してください。

Pluto+ ファームウェアを使用し、イーサネットをサポートする必要がある場合は、URST-MIO46 に接続してください

SD カードを使用してブートする場合は、SD-H を 1V8 に接続してください

JTAG を使用してデバッグする場合は、JTAG# を GND に接続してください

外部リファレンス クロック入力を使用する場合は、EXCLK を GND に接続してください

PTT キー ポート:

- PTT は、外部リレーまたは制御回路を必要とする GPIO0 (MI00) を介してオプトカプラを駆動します。

DFU キー:

-いつでも DFU ボタンを押して PLUTO+ の電源を再度オンにすると、DFU モードに入ることができますが、URST ジャンパーを接続する必要があります。 MI052へ。

Ref CLK入力IPEX：

- IPEXインターフェースを介してAD9363の外部高精度リファレンスクロックを入力するためのケーブルを接続できます。

- メインレベルは3.3Vを超えてはなりません。また、内蔵クロックをオフにするには、EXCLKジャンパーをGNDに接続する必要があります。

内蔵VCTCXOの周波数のキャリブレーション：

- リファレンス信号ソースがある場合、VCTCXOの隣にある調整可能な抵抗を調整することにより、40Mクロックの周波数を微調整できます。

Micro-SD：

SDカード経由のブートをサポートするには、SD-Hジャンパーを1V8に接続する必要があります。

パッケージリスト：バンドル1：

- 1 x SDR Radio PLUTO+

- 2 x MicroUSBケーブル

バンドル2：

- 1 x SDR Radio PLUTO+

- 2 x MicroUSBケーブル

- 4 x 40MHz-6GHz伸縮アンテナ

注:- 組み立て済みで、すぐに使用できます。

- SDカードはパッケージに含まれていません。

製品詳細表示

私たちは誰ですか?

OpenSourceSDRLabは、中国の信頼できる調達ラボです。

私たちは、ソフトウェア定義無線の開発と教育製品に焦点を当てており、調達製品開発工場生産QC /検査などからワンストップデバイス調達サービスを提供できます。私たちはこのビジネスに7年以上携わっています。私たちのチームの中核メンバーは、通信工学と電子情報の学位を取得したエンジニアです。私たちはPCB製造およびパッチ製造会社と長期的なパートナーシップを確立しており、包括的なハードウェアデバッグおよびRFテスト環境を備えています。
