OneChipBook -12-A FPGA開発プラットフォーム S25d8983716866

パッケージ内容:OneChipBook-12-A本体 x 1、USB-Type-Cケーブル x 1

重要事項:

OneChipBookは、定義済みの機能のない空のFPGA開発プラットフォームです。FPGAエンジニアやハードウェアプログラミングを積極的に学習している個人向けに特別に設計されています。

ご注文前に、OneChipBOOK-12

Technical

Referenceを読み、FPGAの開発と活用能力を確認してください。

回路図とユーザーマニュアル:

www.8086cpu.com

概要

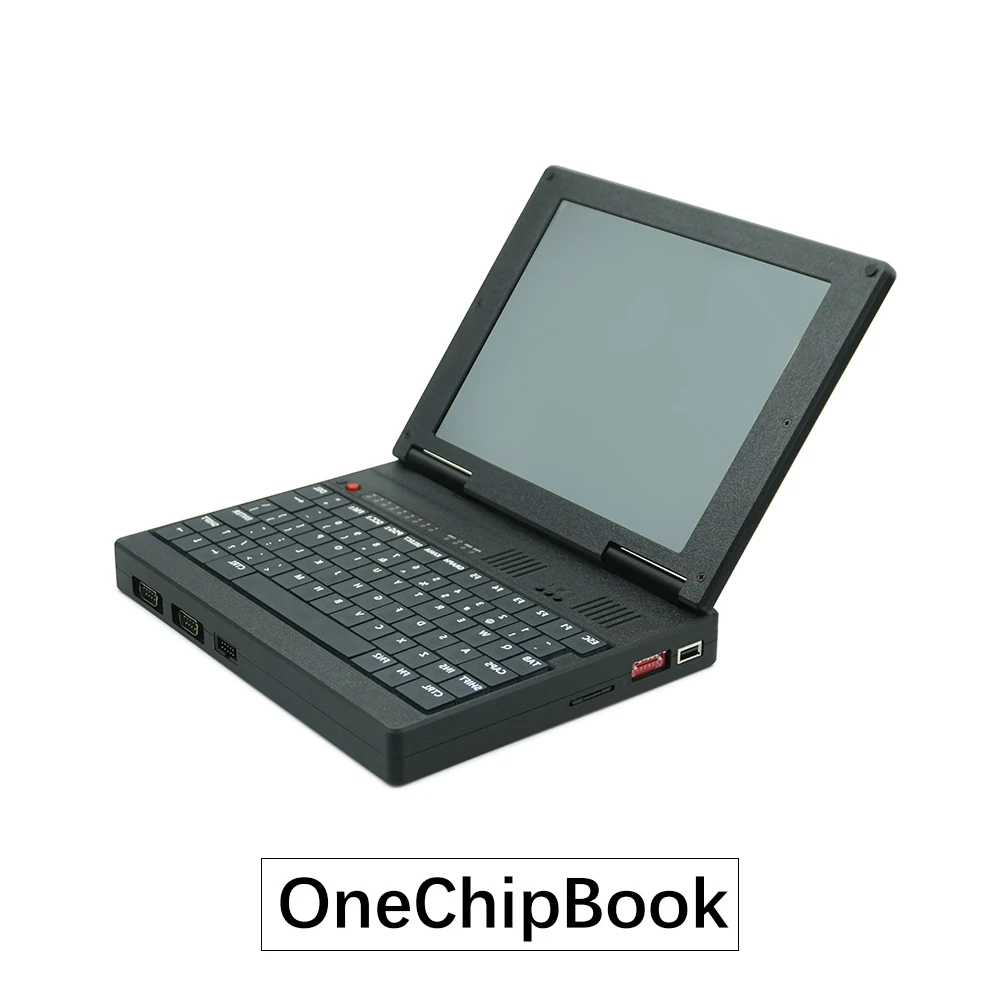

OneChipBook-12は、Cyclone EP1C12Qコアを中心としたFPGA開発プラットフォームです。VGAモニター(iPAD2のLCD)、PS/2メカニカルキーボード、バッテリー、I/Oポートを統合しています。すべての周辺デバイスはFPGAの汎用I/Oピンに接続されているため、ユーザーは複雑なインターフェース設計をすることなく、単一のチップで開発することでシステム全体を制御できます。

       OneChipBook-12には2つの注文番号があります。どちらも同じキーボードスキャンコードを共有しており、キーボードのシルクスクリーンのマーキングのみが異なります。

OneChipBook -12 (12k Les) - A (キーボードレイアウトA)

OneChipBook -12 (12k Les) - B (キーボードレイアウトB)

特長

- FPGA: Cyclone EP1C12Q240

   - 12 060 Les

   - 239 616ビット RAM

- 32MB SDRAM

- 1024x768 VGA モニター

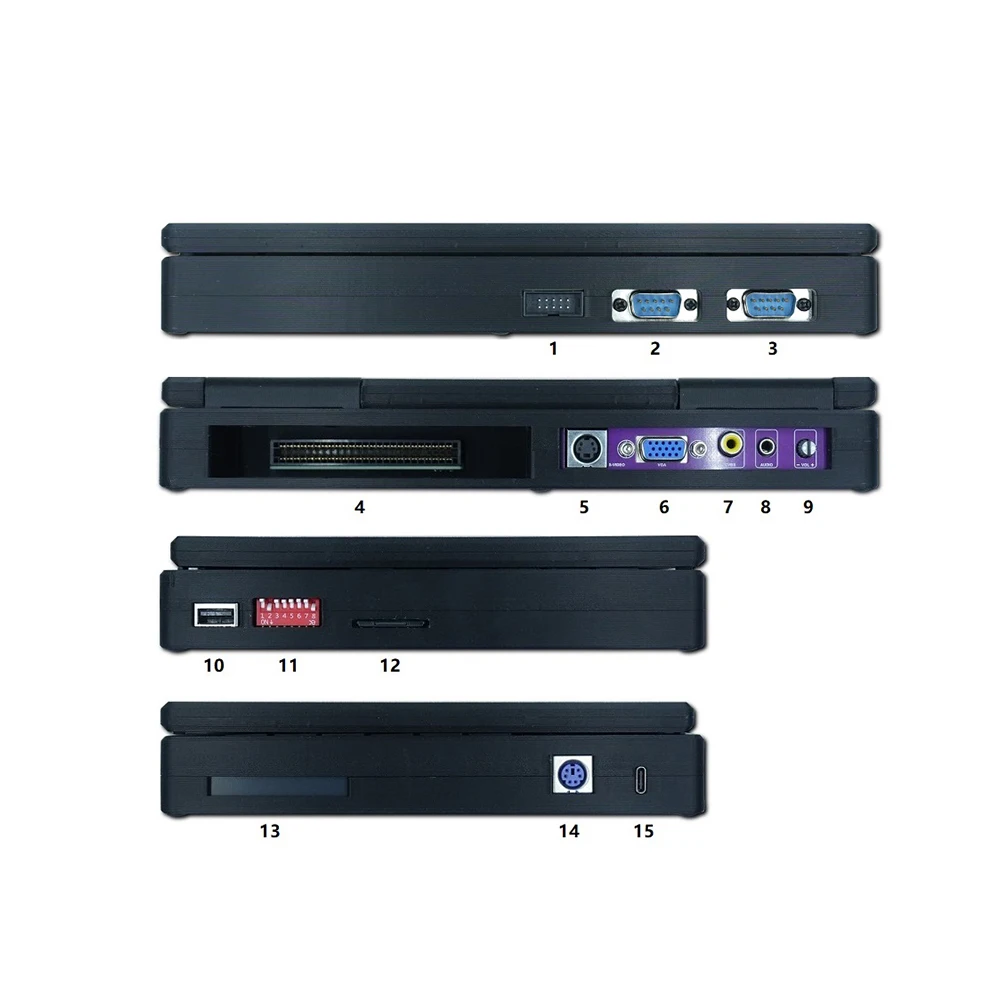

- VGA/S-ビデオ/CVBS 出力インターフェース

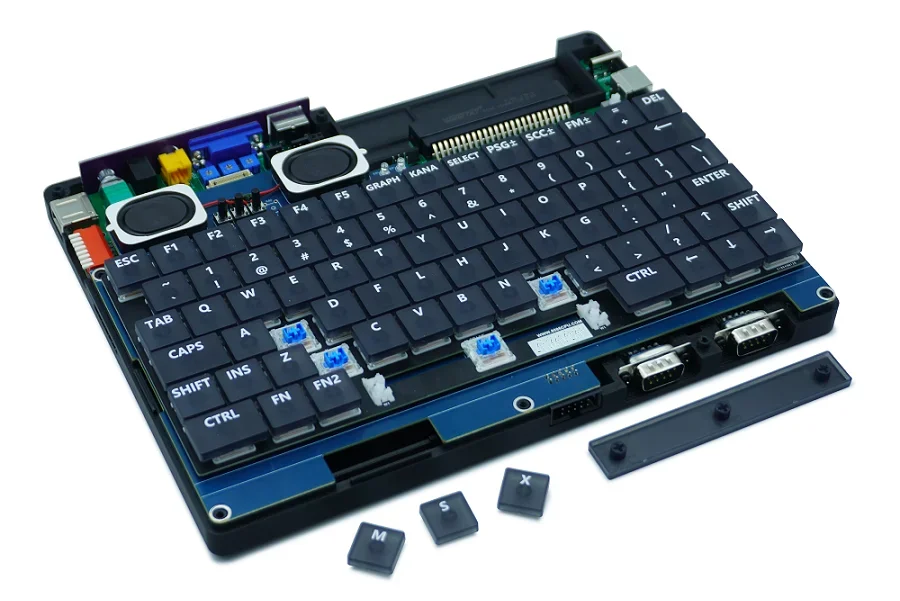

- メカニカルキーボード (PS/2)/ バックライト

- ステレオスピーカー

- タイプC 充電ポート

- リチウム電池

- 拡張バスサポート

■商品は海外倉庫からの発送、納品は約9-20日です。天気状況などの影響で遅れる場合もあります。
■輸入品ですので、外箱にダメージがある場合があります、ご了承上でご注文をお願いします。
■初期不良・不良品による返品・交換(3日内)の返品送料（東京まで）はお客様負担となります。
