CUAV C-RTK 9Ps GNSSモジュール、センチメートルレベルのRTK PPK GPS、精度2cm、PX4 Pixhawk Ardupilotドローン測量用 S25o0727766399

製品のセールスポイント

センチメートルレベルの精度：正確なドローン測量のために2cmの精度を実現します。

PX4 Pixhawk互換：一般的なフライトコントローラーとシームレスに動作します。

GNSSモジュール：グローバル衛星ナビゲーションをサポートします。

RTK PPKテクノロジー：リアルタイムとポストプロセッシングを組み合わせて信頼性の高い測位を実現します。

ドローン測量対応：プロフェッショナルな航空マッピングとデータ収集用に設計されています。

はじめに

C-RTK 9Psは、航空機用と基地局用の2つのC-RTK 9Psモジュールを使用する4つ星リアルタイムGNSSシステムです。また、UAVの磁気コンパスを置き換えるヨー用のデュアルGPSをサポートし、UAVが複雑な磁場環境に適応できるようにします。

C-RTK 9Pと比較して、C-RTK 9Psはより低価格で同様のパフォーマンスを実現します。非常にコスト効率の高いセンチメートルレベルの測位モジュールです。 PX4/ArduPilot オープンソース フライト コントローラーと互換性があります。

UAV の空中パフォーマンス、農業アプリケーション、高精度の離着陸、船舶の離着陸、およびリアルタイムの高精度ナビゲーションを必要とするその他のアプリケーションに最適な選択肢です。

主な機能

マルチスター マルチ周波数受信機

センチメートルレベルの測位

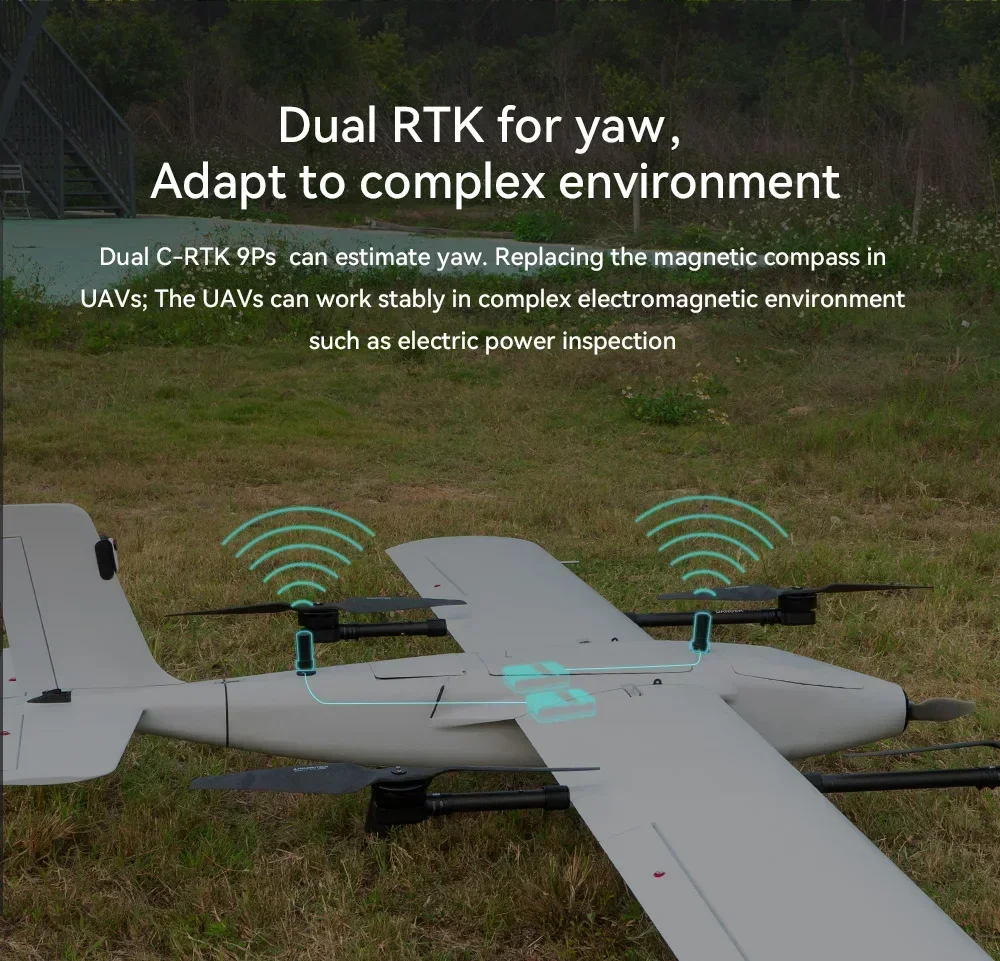

ヨー用のデュアル RTK

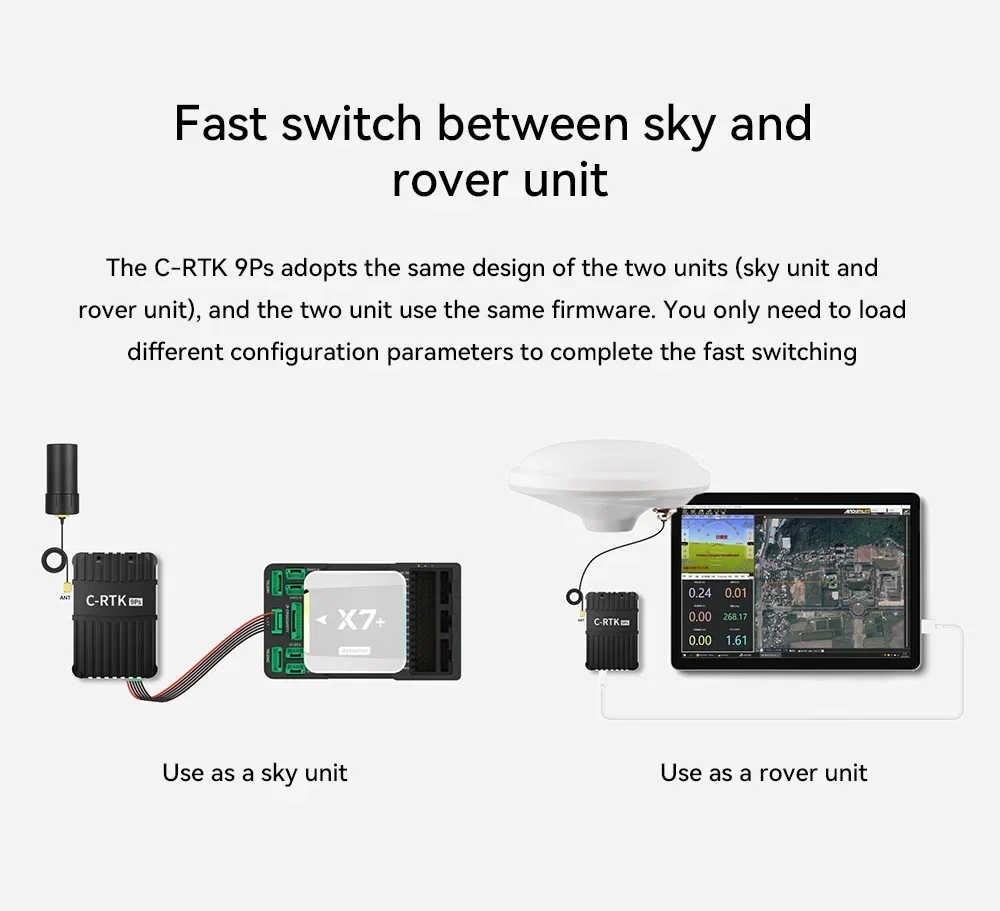

デュアルユニット切り替え

CUAV C-RTK 9Ps GNSS モジュール - PX4 Pixhawk と ArduPilot を使用したドローン測量でセンチメートルレベルの精度を実現高精度の空中マッピング、土地測量、または精密農業に関しては、CUAV C-RTK 9Ps GNSS モジュールは、PX4 Pixhawk および ArduPilot フライト コントローラーを使用するドローン オペレーターにとって画期的な製品として際立っています。プロフェッショナルと上級ホビイストの両方向けに設計されたこのモジュールは、RTK および PPK モードで 2cm の精度を実現し、1 ミリメートルが重要なアプリケーションに最適です。建設現場のマッピング、地形測量、大規模な農業経営など、C-RTK 9Ps は、最小限のドリフトと最大限の安定性で信頼性の高いリアルタイム測位を保証します。

ドローン測量ワークフローにセンチメートルレベルの GNSS モジュールを選択する理由?50 エーカーの農地の上空をドローンで飛行し、作物の健康分析のために高解像度の画像を撮影することを想像してください。正確なジオロケーションがなければ、オルソモザイクマップが数メートルずれてしまい、可変施肥や収量予測にはデータが役に立たなくなります。そこで C-RTK 9Ps GNSS モジュールが登場します。これは単なる別の GPS 受信機ではありません。これは、要求の厳しい環境向けに構築された、フル機能のマルチコンステレーション測位エンジンです。

コロラド州の測量会社のユーザーが、次のように体験を共有しました。「以前は、精度が3~5メートルの標準GPSモジュールに頼っていました。CUAV C-RTK 9Psに切り替えてからは、測量マップが地上基準点と完全に一致するようになりました。後処理時間を60%以上短縮し、手動修正の必要性をなくしました。」

このモジュールが精密ドローン操作に必須である理由は次のとおりです。

RTK（リアルタイムキネマティック）RTKは、固定基地局と移動ローバー（ドローン）を使用してGPS信号をリアルタイムで補正する技術です。これにより、測位誤差がメートルからセンチメートルに減少します。C-RTK 9Psは、NTRIPまたはローカル基地局接続を介してRTKをサポートします。PPK（ポストプロセスキネマティック）PPKは、飛行中に生のGNSSデータを記録し、ミッション後に基地局ログを使用して処理します。この方法は、RTK信号が不安定または利用できない場合に最適です。C-RTK 9Psは、高精度な生データを保存し、正確な後処理を可能にします。マルチコンステレーションサポートこのモジュールは、GPS、GLONASS、Galileo、BeiDouをサポートし、都市の峡谷や密林でも継続的な衛星カバレッジを保証します。

PX4 PixhawkおよびArduPilotフライトコントローラーとのシームレスな統合ドローン測量における最大の課題の1つは、ハードウェアコンポーネント間の互換性を確保することです。C-RTK 9Ps GNSSモジュールは、PX4 PixhawkおよびArduPilotシステムで使用するために特別に設計されています。標準の 6 ピン M8 コネクタを介して接続し、フライト コントローラ ファームウェアによって自動的に認識されます。

セットアップは簡単です。

ドローンの電源を切り、既存の GPS モジュールを取り外します。

付属のケーブルを使用して、C-RTK 9Ps を Pixhawk または PX4 フライト コントローラの GPS ポートに接続します。

ドローンの電源を入れ、Mission Planner または QGroundControl インターフェイスでモジュールが検出されていることを確認します。

フライト コントローラのパラメータ設定を使用して、モジュールを RTK または PPK モードに設定します。

RTK の場合は、ベース ステーションを設定します (NTRIP またはローカル ラジオ経由)。 PPKを使用するには、モジュールが生データをログに記録していることを確認してください。設定が完了すると、特に長時間のミッション中や信号受信が弱い地域では、位置保持とウェイポイント精度が劇的に向上します。

パフォーマンス比較：C-RTK 9Psと標準GPSモジュールパフォーマンスの差を示すために、CUAV C-RTK 9Psと、一般消費者向けドローンで使用されている一般的な低価格GPSモジュールとの比較を以下に示します。

機能C-RTK 9Ps GNSSモジュール標準GPSモジュール（例：u-blox M8N）測位精度（RTK）2 cm（水平）3 cm（垂直）3~5 m（標準）10~15 cm（SBAS使用時）サポートされている衛星コンステレーションGPS GLONASS Galileo BeiDouGPS GLONASS（限定）RTKサポートあり（NTRIPローカルベース）なし（またはファームウェアで制限）PPK機能あり（生データログ）なし更新レート10周波数 Hz (設定可能) 5 Hz (固定) 消費電力 150 mA (標準) 120 mA (標準) 動作温度 -40°C ~ +85°C -20°C ~ +70°C 図に示すように、C-RTK 9Ps は、精度、信号の信頼性、後処理の柔軟性など、あらゆるカテゴリで標準モジュールを上回ります。

実例: 困難な地形での精密マッピング太平洋岸北西部の地理空間エンジニアのチームは、C-RTK 9Ps を使用して、カスケード山脈の地滑りが発生しやすい地域をマッピングしました。この地域は樹木が密集しており、信号が頻繁に遮断されるため、従来の GPS は信頼できませんでした。

彼らは、C-RTK 9Ps と Zenmuse L1 LiDAR センサーを搭載した DJI Matrice 300 RTK ドローンを飛ばしました。PPK モードを使用して、1.2 km^2 の領域で 120 を超える飛行ラインを取得しました。 RTKLIB で後処理を行った後の最終的な点群は、垂直精度が +/-2.1 cm、水平精度が +/-1.8 cm であり、地質モデリングに必要な基準を十分に満たしています。

「違いは歴然でした」とチームメンバーの 1 人は言います。「以前は地図に 30 ~ 50 cm の誤差がありましたが、今では時間の経過に伴う斜面安定性のミリメートル単位の変化を検出できます。」

技術仕様と製造品質C-RTK 9Ps は過酷な環境に耐えられるように設計されています。頑丈な防水ハウジング (IP67 規格) は、ほこり、湿気、振動から保護します。このモジュールは、9 本のアンテナアレイを備えた高感度アンテナを搭載しており、信号が弱いゾーンでも最適な信号受信を保証します。

主な技術仕様:

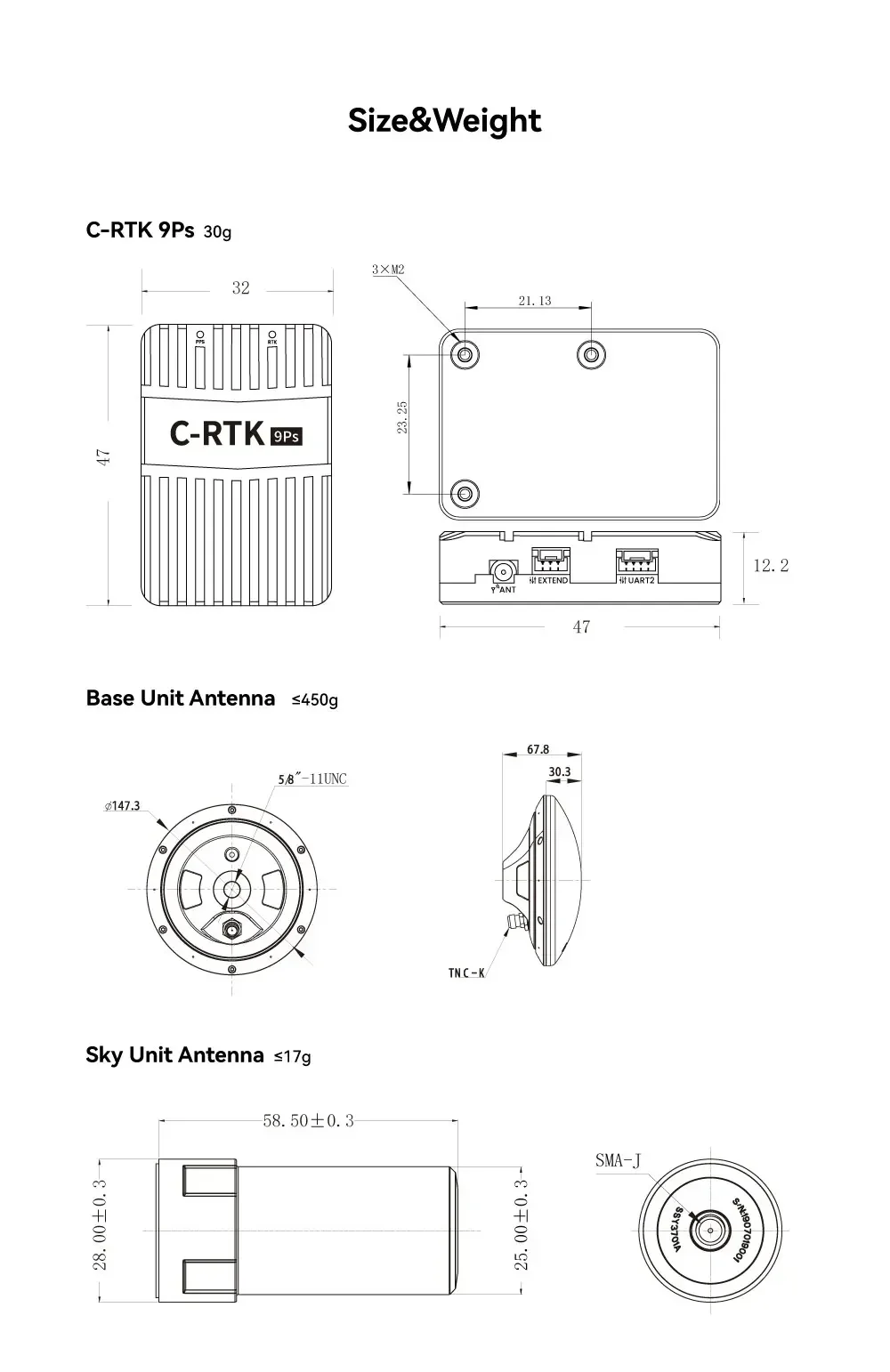

GNSS 受信機チップセット u-blox ZED-F9P (高精度マルチバンド)測位モード RTK (リアルタイム キネマティック) PPK (ポストプロセス キネマティック) SBAS 標準 GPS更新レート 1~10 Hz (設定可能)通信インターフェース UART I2C SPI (PX4/Pixhawk と互換性あり)電源 5V +/- 0.5V (フライト コントローラー電源経由)寸法 45 mm x 35 mm x 12 mm重量 28 g

最終的な考察: C-RTK 9Ps は投資する価値がありますか?ドローン測量マッピングや精密農業に真剣に取り組むのであれば、CUAV C-RTK 9Ps GNSS モジュールは単なるアップグレードではなく、必須です。 RTKとPPKの両方で2cmの精度をサポートし、PX4 PixhawkおよびArduPilotとのシームレスな統合により、プロフェッショナルグレードのミッションに最適な、最も信頼性の高いGNSSソリューションとなっています。

測量士、農業技術者、大規模インフラプロジェクトを管理するドローンオペレーターなど、どのような立場であっても、このモジュールは時間を節約し、エラーを減らし、成果物の品質を向上させます。実世界での実績ある性能と、現場での使用を想定した堅牢な構造を備えたC-RTK 9Psは、必要なあらゆる精度において比類のない価値を提供します。

ドローンの測位システムを今すぐアップグレードして、真のセンチメートルレベルの精度がもたらす違いを実感してください。
