EM-980D5 Unicoremm UM980 GNSS RTKモジュール cmレベル測位ベースローバーUSB-Cボード GPS Glonass Beidou Galileo F9P代替品 S25d8647436444

EM-980D5 UM980 GNSS RTKモジュール cmレベル測位ベースローバー受信機アンテナUSB-Cボード GPS GLONASS Beidou Galileo F9P代替品

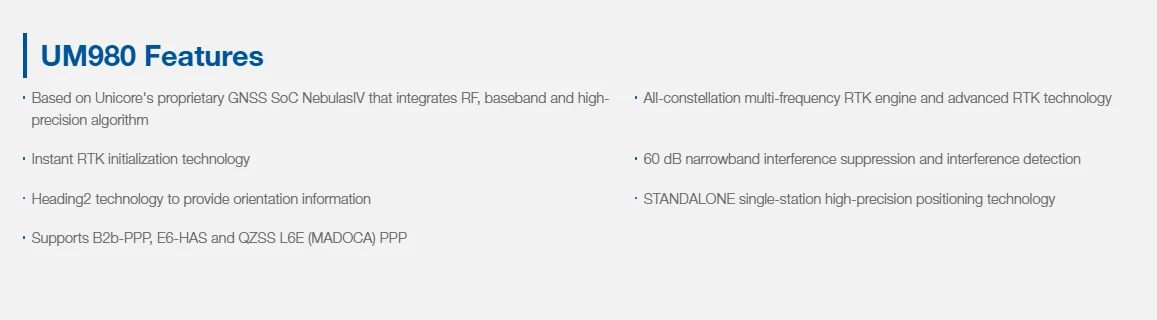

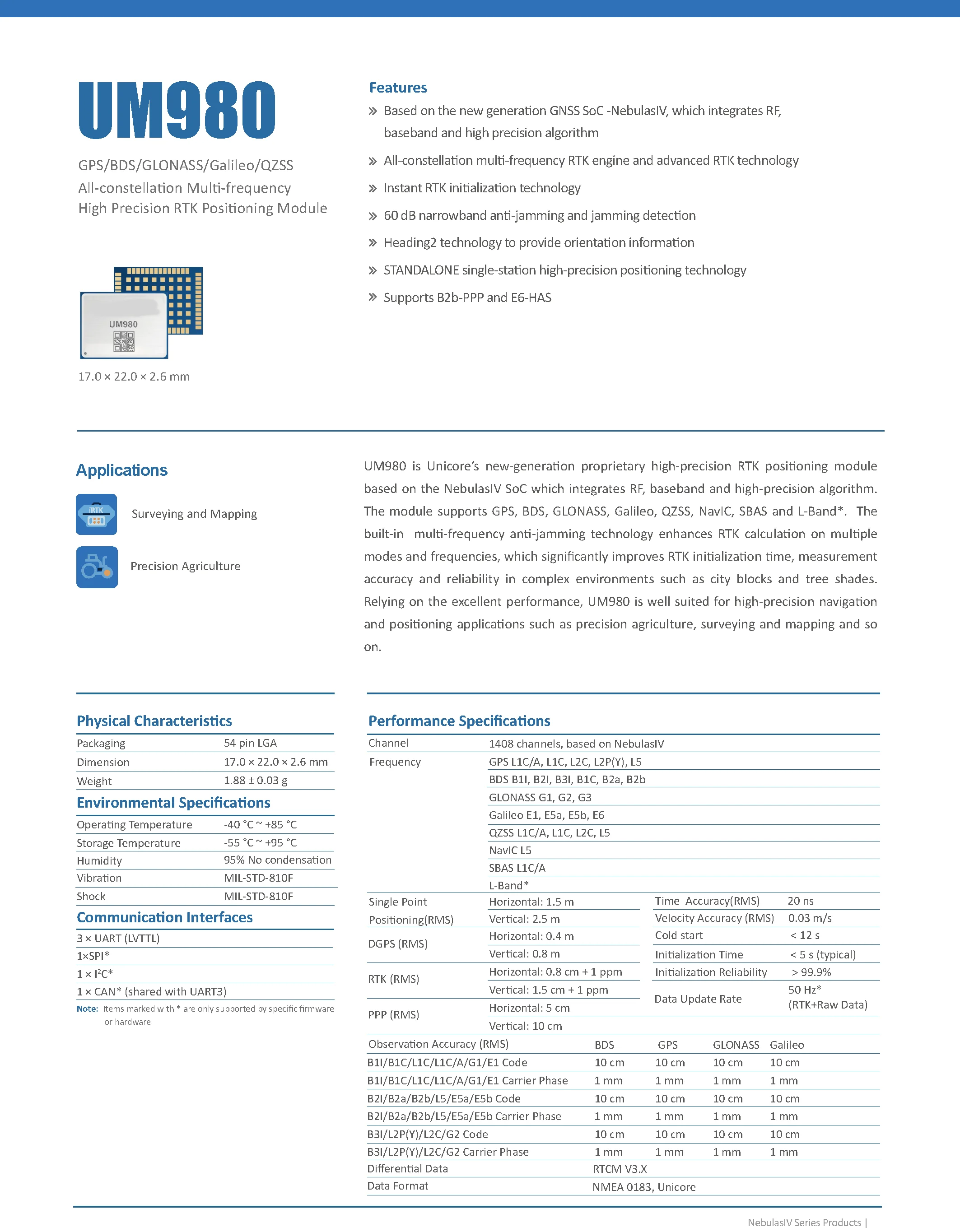

UM980 技術仕様

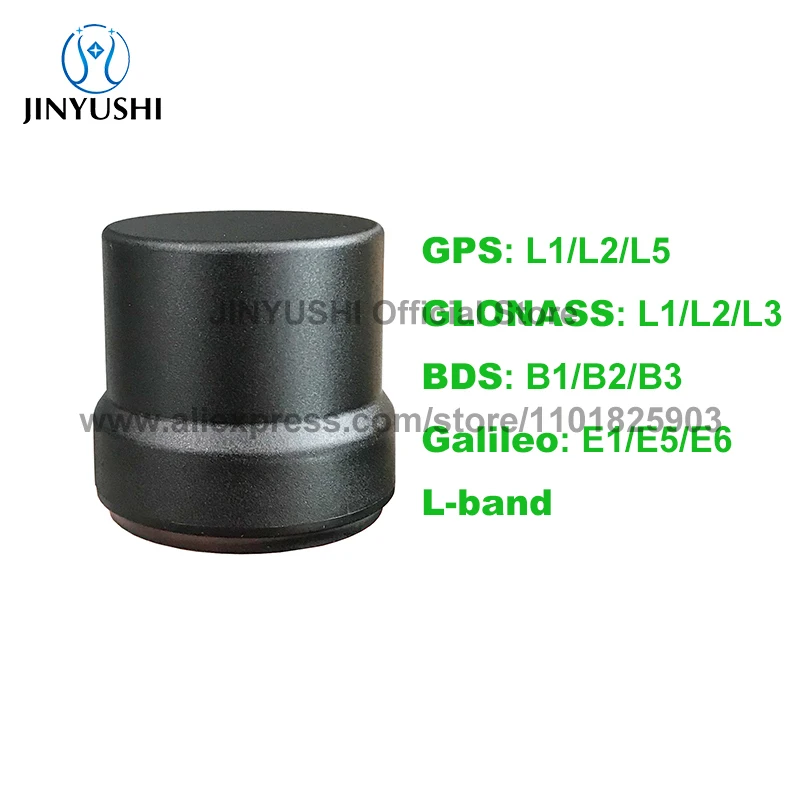

GNSSアンテナ（EM-901A）：

アンテナ特性

アンテナ構造

パッチアーキテクチャ

四重らせん

対応測位信号バンド

GPS：L1/L2/L5

GLONASS：L1/L2/L3

BDS：B1/B2/B3

Galileo：E1/E5/E6

Lバンド

ピークゲイン*

?2.5 dBi

偏波

右旋円偏波（RHCP）

天頂での軸比

天頂での軸比

?1.5dB

水平面カバー範囲角度

方位角カバー範囲

360°

特性インピーダンス

インピーダンス

50 Ω

低雑音増幅器の特性

動作周波数範囲

1164MHz~1278MHz

1525MHz~1615MHz

低雑音増幅器のゲイン*

35+/-3.0dB (標準 @25°C)

群遅延変動

?5ns

雑音指数*

?1.5 dB@25°C 標準

出??力VSWR

?1.8:1 標準 2.0:1最大

動作電圧

3.0~6.0V DC

動作電流

?45mA

機械的特性および環境特性

機械的特性および環境特性環境

アンテナ寸法

添付図を参照

RF出力インターフェースコネクタ

SMA-J (内部ねじピン)

アンテナハウジング レドーム

ABS+PC

製品重量

?29g

取り付け方法

底部の3本のネジを通して

動作温度

-40度C~+85度C

保管温度

-45度C~+85度C

湿度

95% 結露なきこと

防水性能

IP67

注: シーリングリングはアンテナ支持面にしっかりと押し付けられている必要があり、これがIP67保護等級を達成するための主要な条件です。

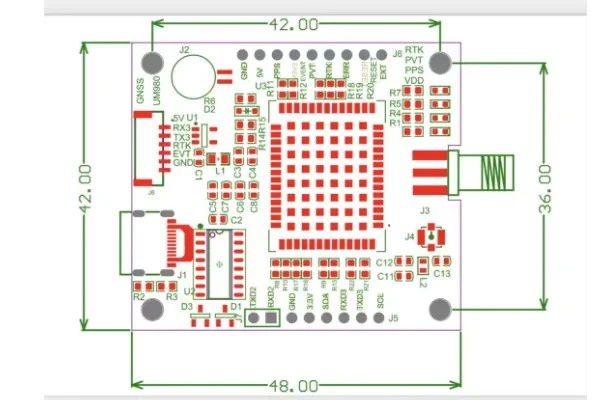

構造サイズ（+/-0.3mm）

_パッケージ1：

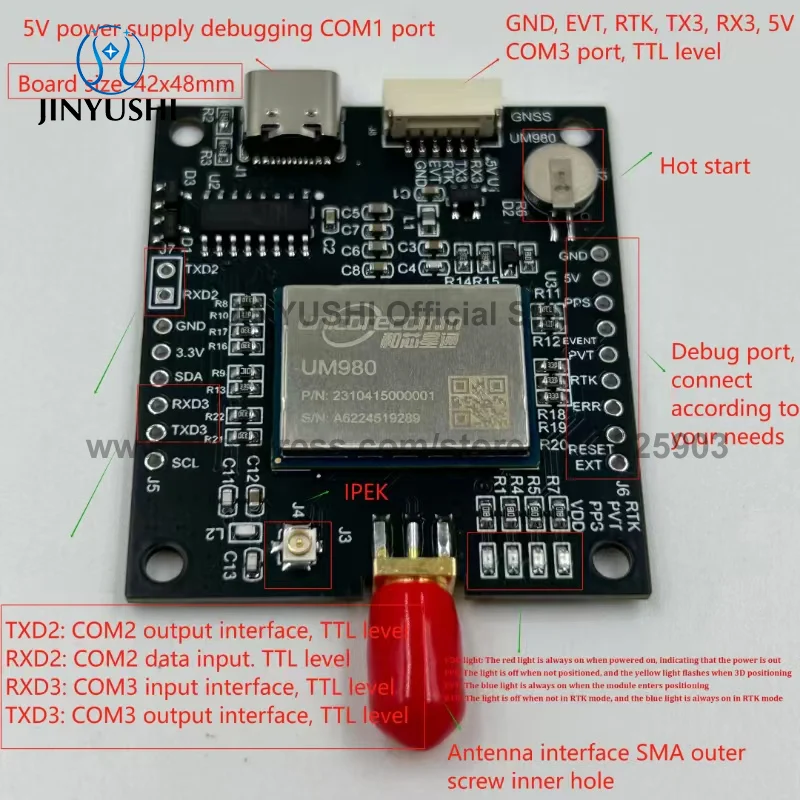

 EM-980D5ボードのみ *1

パッケージ2：

 EM-980D5ボード *1

3M磁気ケーブル *1

 EM-901A GNSSアンテナ *1

パッケージ3：

EM-980D5ボード *1

3M磁気ケーブル *1

EM-609 GNSSアンテナ *1

M90SD *1

■商品は海外倉庫からの発送、納品は約9-20日です。天気状況などの影響で遅れる場合もあります。
■輸入品ですので、外箱にダメージがある場合があります、ご了承上でご注文をお願いします。
■初期不良・不良品による返品・交換(3日内)の返品送料（東京まで）はお客様負担となります。
