SIYI HM30 長距離フルHDデジタル画像伝送FPVシステム 1080p 60fps 150ms SBUS PWM MavlinkテレメトリーOSD 30KM CE FCC S26o0422480411

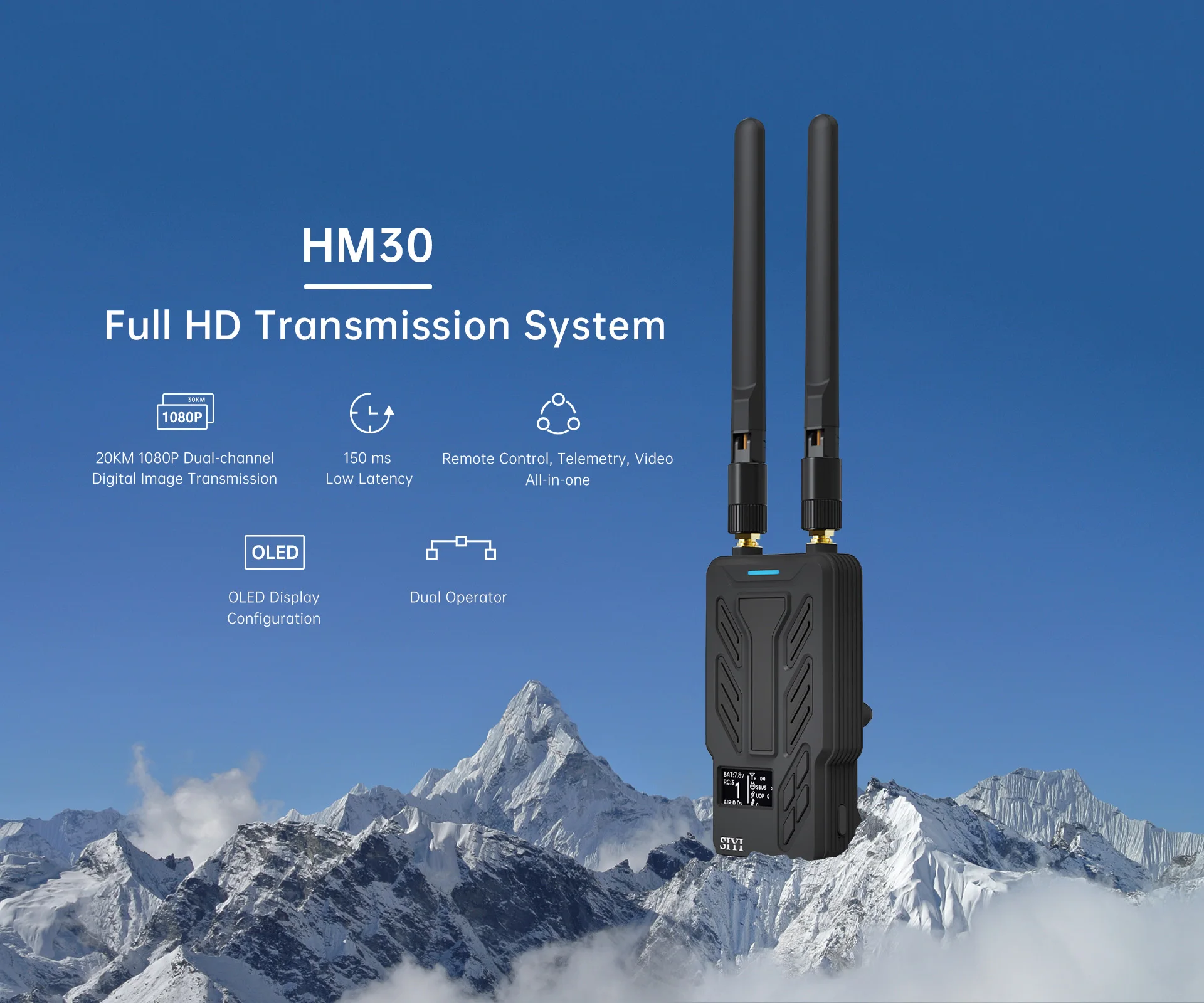

HM30 フルHDデジタル画像伝送システム

最大伝送距離：30キロメートル（障害物や干渉がない場合）

チャンネル：16通信チャンネル

対応フライトコントローラー：

- PixhawkベースのフライトコントローラーまたはAPM

- SN-L+固定翼フライトコントローラー

- MATEK H743 / F405

またはUARTデータリンク出力を備えた任意のフライトコントローラー

対応Android GCS（標準RTSPビデオストリーム）：

- SIYI FPV

- QGroundControl

対応Windows GCS（標準RTSPビデオストリーム）：

- QGroundControl

- Mission Planner

地上ユニット

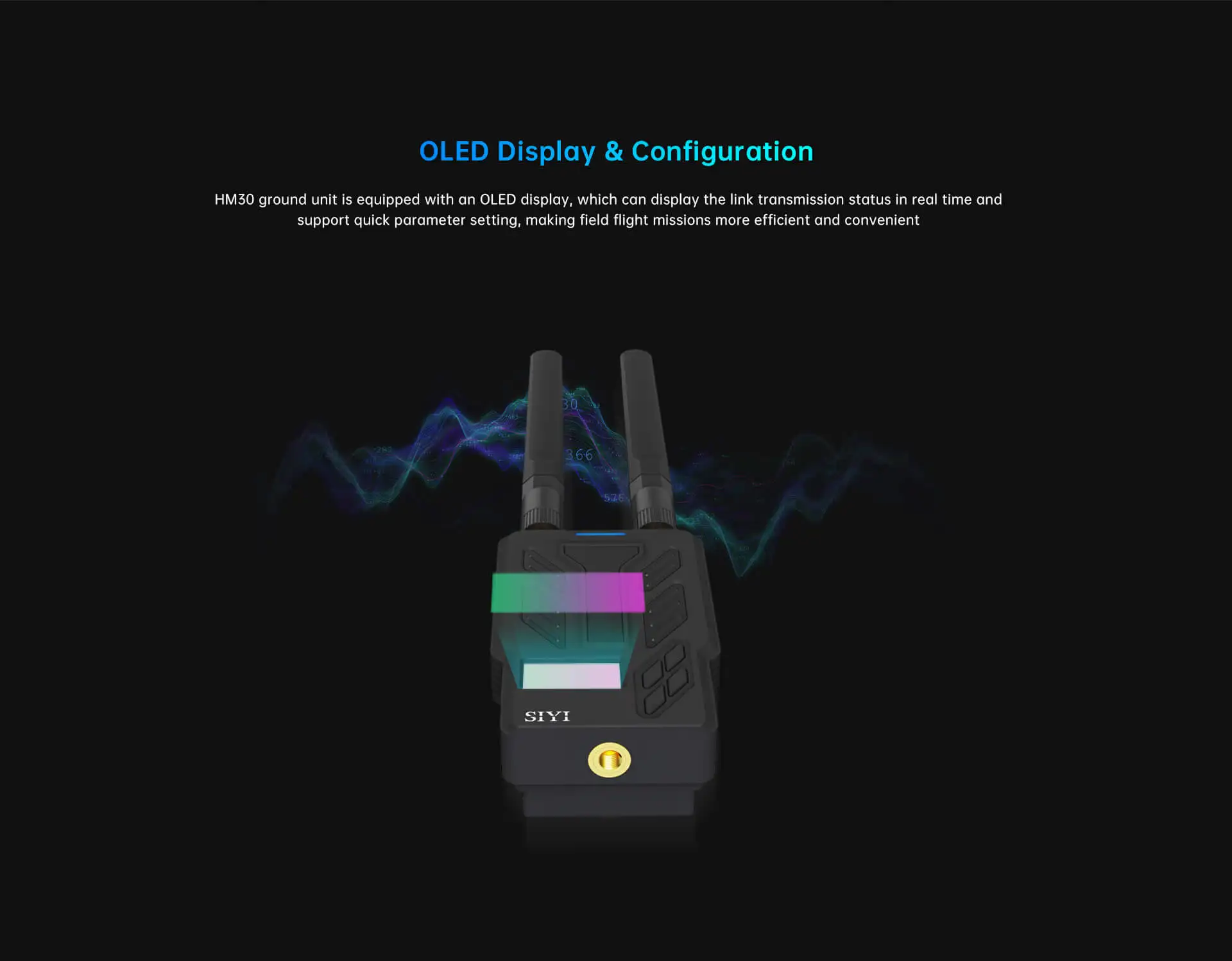

モニターディスプレイ：0.96インチOLEDスクリーン

寸法（アンテナとバッテリーを除く）：109 x 61 x 28 mm

重量（アンテナとバッテリーを除く）：132 g

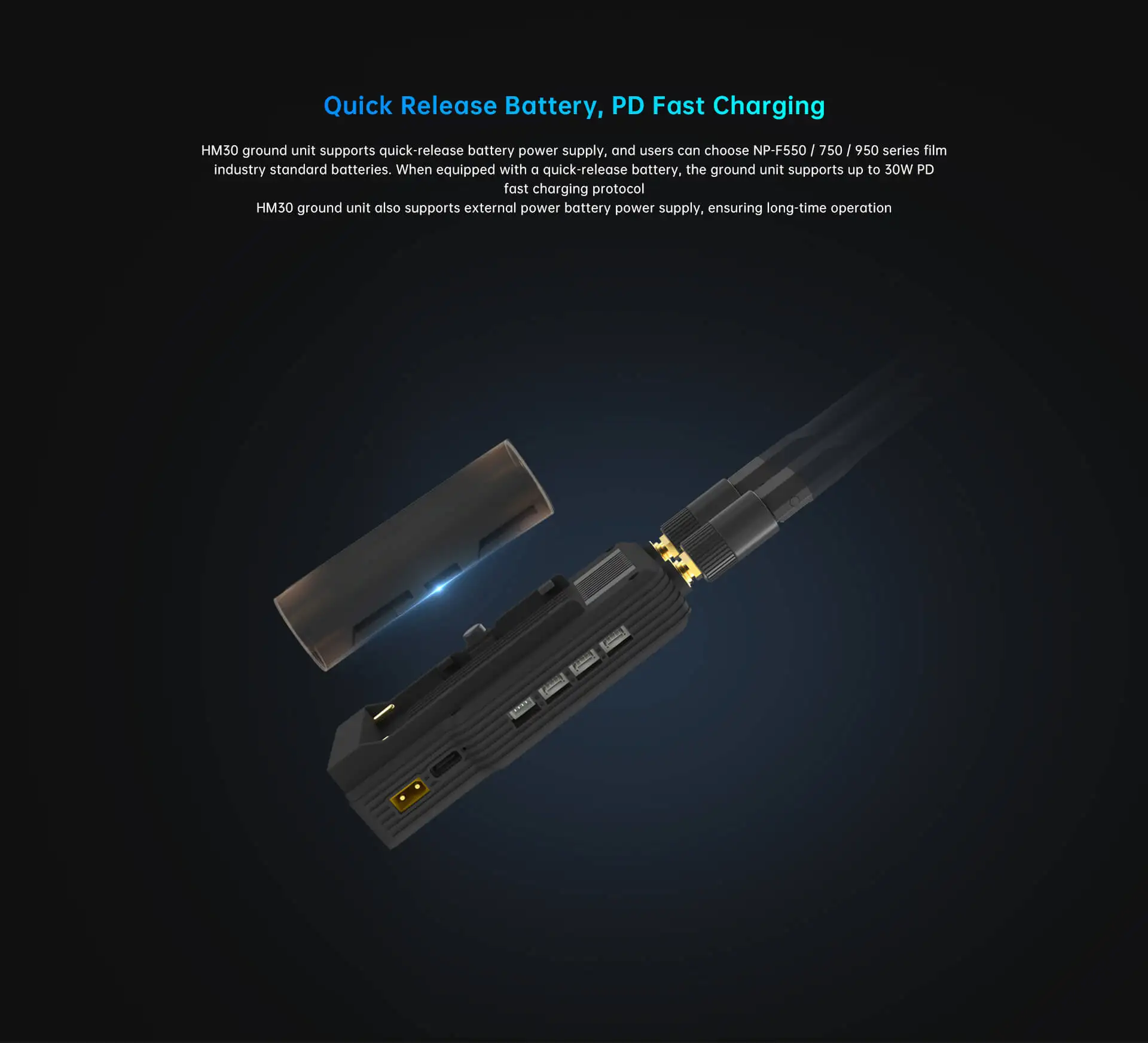

対応バッテリータイプ：

- NP-F550 / F750 / F770 / F950 / F970 シリーズ クイック リリース バッテリー

(HM30 Fly More Combo には NP-F750 バッテリーが付属しています)

高速充電プ??ロトコル: PD 30W

アンテナ ゲイン:

- 標準無指向性アンテナ: 5 dBi

- 標準長距離アンテナ: 11 dBi

消費電力: 5 W

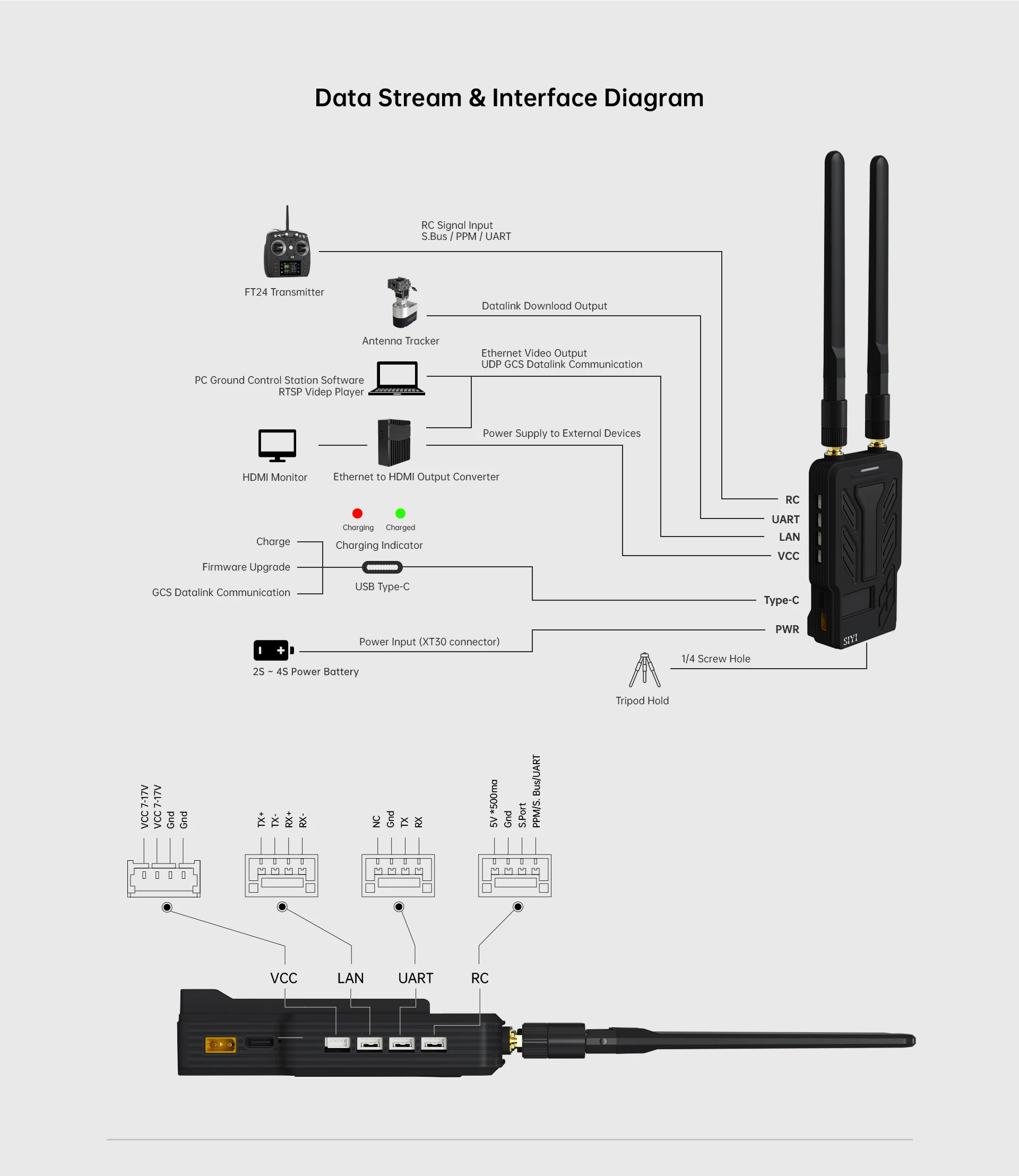

インターフェース &ポート:

- S.Bus / PPM RC 信号入力: RC (GH1.25 4 ピン)

- データリンク出力: UART (GH1.25 4 ピン)

- イーサネット ポート: LAN (GH1.25 4 ピン)

- 電源出力: VCC (GH1.25 4 ピン)

- USB ビデオ出力 / 充電 / ファームウェアアップグレード / USB WiFi: Type-C

- 電源入力: PWR (XT30)

- 三脚コネクタ: 1/4 インチネジ穴

防水レベル: IP53

動作温度: -10 ~ 50度C

エア ユニット

信号出力: 16 チャンネルの S.BUS、5 チャンネルの PWM

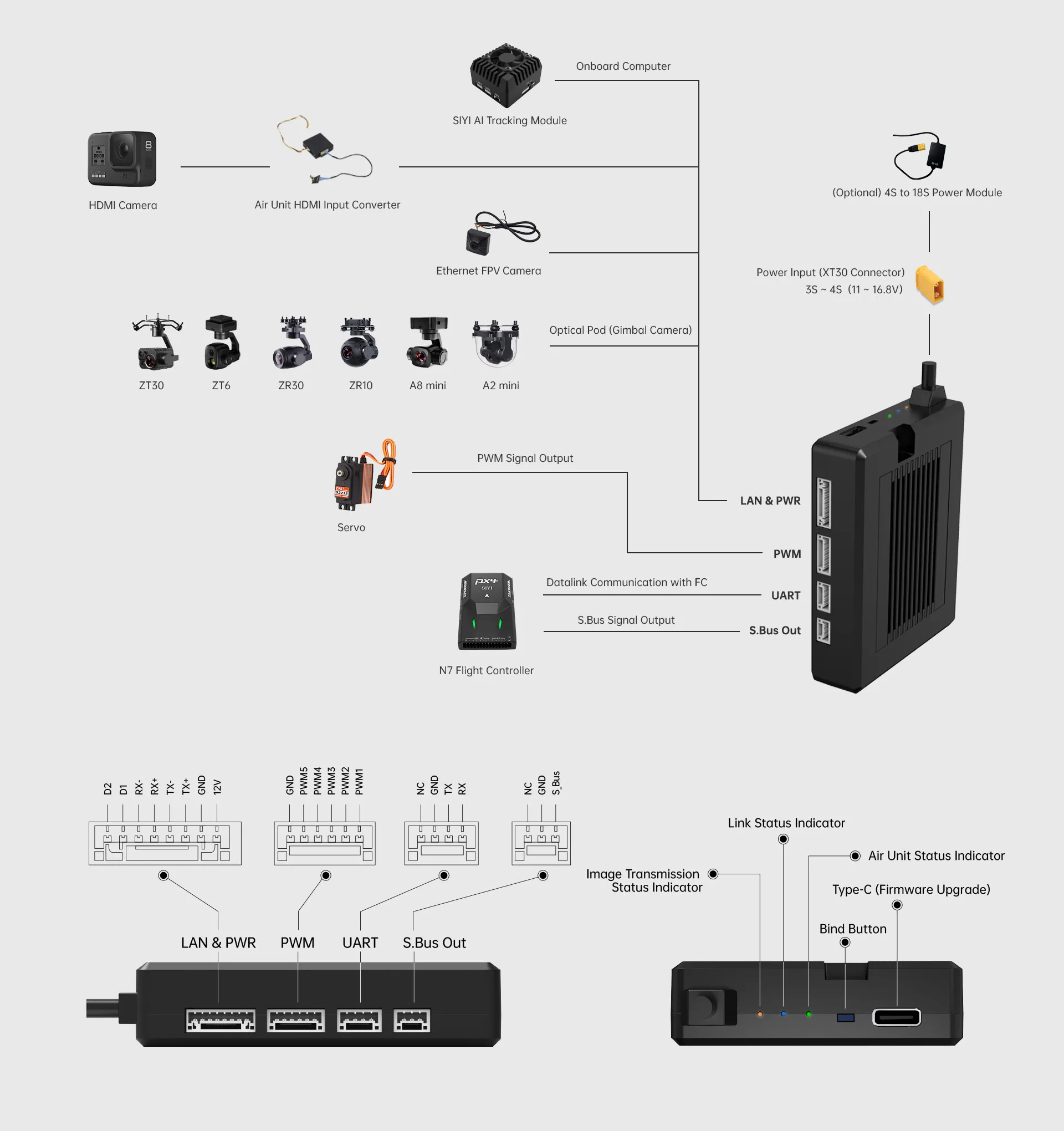

インターフェース &ポート:

- SBUS: 3ピン

- データリンク (FC へ): UART 4ピン

- PWM チャンネル 1 ~ 5: 6ピン

- ビデオ入力: Ethernet 8ピン

- ファームウェアアップグレード: Type-C

寸法 (アンテナを除く、ファンを含む): 70 x 55 x 16 mm

重量 (アンテナを除く): 74 g

アンテナゲイン (標準無指向性): 5 dBi

電源入力: 11 ~ 16.8 V (BEC で 4S ~ 18S に拡張可能)

動作温度: -10 ~ 50度C

FPV カメラ

フレーム &ビットレート: 720p 30fps 1.57Mbps H.265 (または DIY 構成の参考として 1080p 30fps 2.3 Mbps H.265 のみ)

センサー: 1/2.9インチ CMOS

有効解像度: 3 MP

レンズ: 3.2 mm F/2.8

カメラアングル: FOV 105°

寸法: 42 x 42 x 25 mm

重量: 23 g

ケーブルレンズ: 1000 mm

動作温度: -10 ~ 55度C

グランドユニット HDMI 出力コンバーター (オプション)

HDMI ポートタイプ: 標準 HDMI

消費電力: 2.5 W

寸法: 52 x 52 x 16 mm

重量: 150 g

動作温度: -10 ~ 55度C

HM30 FAQ

1. HM30とは何ですか？

リモートコントロールテレメトリとOSDを内蔵した長距離フルHD FPVシステムです。

2. HM30はどの周波数帯を使用しますか？

5100~5825MHz、中心周波数は5550MHzです。

3. HM30のアンテナを交換できますか？

はい、もちろんです。

地上ユニットと空中ユニットの両方で、アンテナの取り付けにSMAコネクタを使用しています。

SIYI純正アンテナは次のとおりです。

無指向性アンテナ4本（地上用2本、空中用2本）

指向性アンテナ2本（地上用）

SIYI単体販売アンテナの選択肢は次のとおりです。

17dB高利得アンテナ

ロリポップアンテナ

4. HM30の送信電力はどれくらいですか？

約25dBm / 320mW

5.有効範囲は？

最新の記録は50kmです。

アンテナの設定や無線モードが異なると、範囲の制限も異なります。

26km範囲テストフルビデオ - SIYI HM30フルHD画像伝送システム

驚異の記録42km範囲テストフルビデオ - SIYI HM30

6. HM30と互換性のあるフライトコントローラーは？

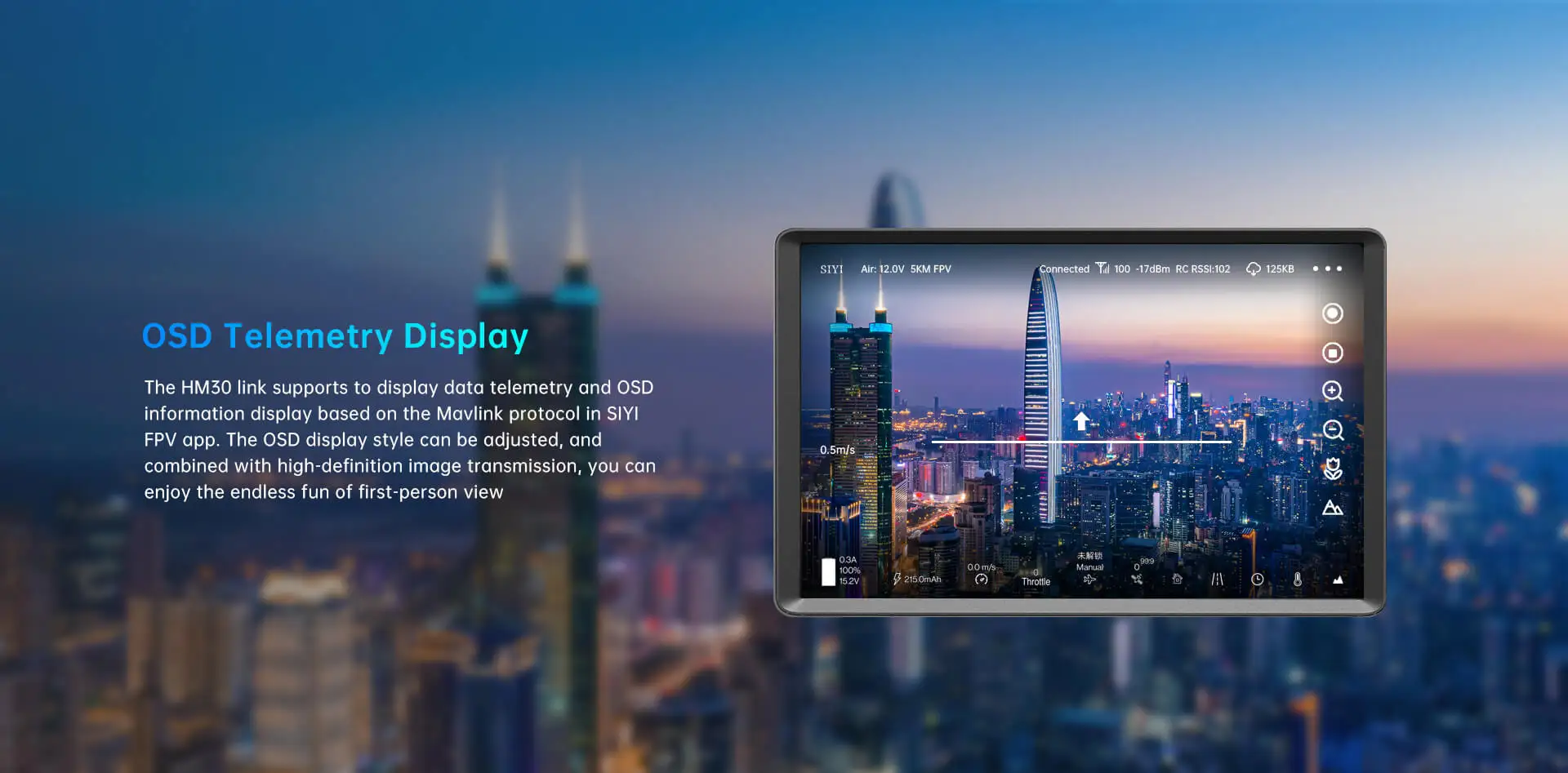

OSDオーバーレイを使用するには、フライトコントローラーはMavlink出力をサポートしている必要があります。例：

Ardupilot PX4 INAVなど。

OSDオーバーレイが不要な場合は、どのフライトコントローラーでも互換性があります。

7. HM30と互換性のあるリモートコントローラーは？

S.BusまたはPPM出力をサポートするリモートコントローラー。

8. HM30地上ユニットでビデオストリームを出力するインターフェースは？

USB-C

LAN（UDPテレメトリ同時）

内蔵WiFi（UDPテレメトリ同時）

USB WiFi（UDPテレメトリ）同時）

9. HM30地上ユニットはHDMI出力に対応していますか？

はい、ただし別売りのLAN-HDMI出力コンバーターモジュールが必要です。

10. HM30空中ユニットはHDMI入力に対応していますか？

はい、ただし別売りのHDMI-イーサネット入力コンバーターモジュールが必要です。

11. HM30ユニットとFPVカメラの寸法と重量はどれくらいですか？

空中ユニット

寸法：70x55x24 mm（アンテナ取り外し時のファン高さを含む）

重量：74 g（アンテナ取り外し時）

FPVカメラ

寸法：42x42x25 mm

重量：23 g

12. HM30に最適なモデルはどのようなものですか？

FPVウィングとマルチローター
