IOボード：Nvidia Jetson Orin Nano / NX開発ボード（Jetson Orin NanoおよびJetson Orin NXモジュールベース） S26d6173926142

Jetson Orin Nano/NX AI開発ボード Waveshare Orin Nano/NX開発ボード Jetson Orin NanoおよびJetson Orin NXモジュールベース

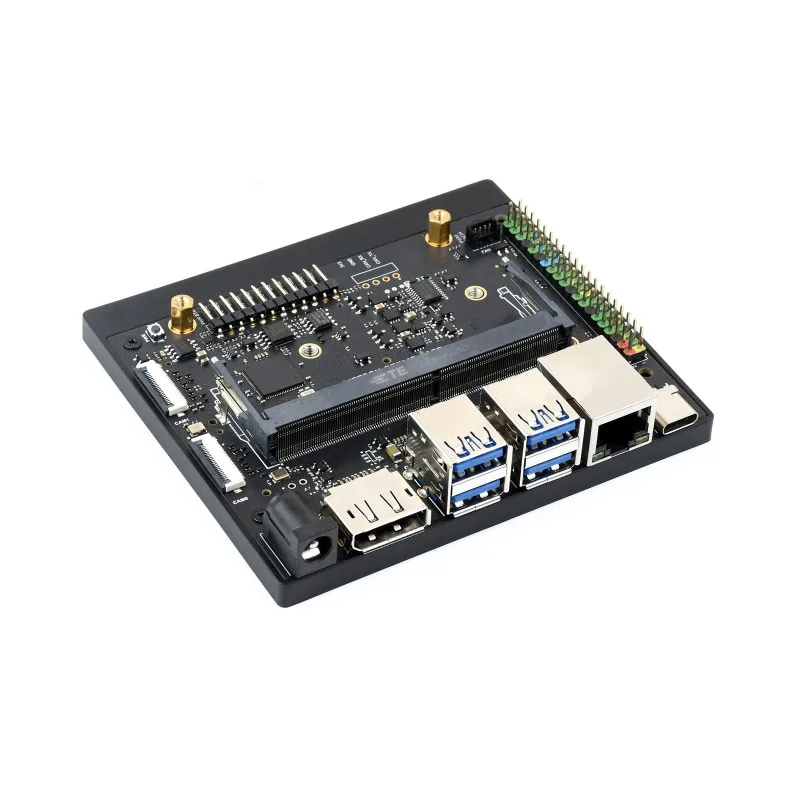

JETSON-ORIN-IO-BASEWaveshare Jetson Orin Nano/NX開発ボード



Jetson Orin NanoおよびJetson Orin NXモジュールベースで、Jetson Orin Nano開発キット（公式Orin Nanoキット）とほぼ同じ周辺インターフェースのサイズと厚さを備えているため、ユーザーがアプリケーションを開発し、さまざまなAIプロジェクトに適用するのに適しています。

Orinモジュールと互換性ありN-VIDIA Jetson Orin NanoモジュールおよびJetson Orin NXモジュールへの接続をサポート

CSIカメラへの接続AIアプリケーション（顔認識、道路標識認識、ナンバープレート認識など）用の2x4レーンCSIカメラポート

*注：カメラを接続するにはアダプタケーブルが必要です。

5xUSBポート4x Type-A + 1x Type-C

より多くの周辺機器への接続をサポートUSB 3.2 Gen 2ポートは最大10Gbpsのデータ転送に対応し、Type-Cポートはシステム書き込みに使用できます

4K高解像度出力DP高解像度ポートをサポート

色分けされた40ピンGPIOヘッダーI2C、SPI、I2S、UART、GPIOなどのIOリソースを区別するための色分けされたヘッダーピン

柔軟なストレージとワイヤレス拡張ソリッドステートドライブを簡単に接続するためのオンボード2x M.2 Key Mポートと、ケーブル接続を減らすことができるワイヤレスNICを接続するための1x M.2 Key Eインターフェイス

*参考用であり、ソリッドステートドライブとワイヤレスネットワークカードは含まれていません。

オンボードリソース

Jetson Orin Nano/NXモジュールを接続するための260ピンDO-DIMMソケット

12ピンヘッダー電源リセットボタン、強制復旧設定、シリアルポートデバッグ、自動電源オン有効化、電源インジケーター機能用のピン

電源ボタン

2x22PIN CSIカメラコネクタ

DC電源ジャック、5.5x2.4mmオスプラグと互換性のある9V~19Vの広範囲電源をサポート

DisplayPortコネクタ、4Kディスプレイをサポート

4xUSB 3.2 Gen2 Type Aポート、最大10Gbpsのデータ伝送をサポート



RJ45ギガビットイーサネットポート

USB Type-Cインターフェース、システム書き込みおよびデータ通信用

40PINヘッダー

4PIN PWMファンヘッダー

M.2 Key E、ワイヤレスNIC接続用

2x M.2 Key M、NVMEソリッドステートドライブ接続用

RTCバックアップバッテリーヘッダー

製品紹介

*参考用のみ。Orinモジュールと冷却ファンは含まれていません。

外形寸法

リソース&サービス

Wiki:www.waveshare.com/wiki/JETSON-ORIN-NX-16G-DEV-KIT

梱包内容

1 x Jetson-Orin/NX-IO ボード
