CUAV NEO 4 SE GPSモジュール（U-Blox M10 GNSSチップ搭載）、ドローン、FPVレーシング、UAVフライトコントローラー向け高精度測位 S26o2256560828

NEO 4 SEは標準サイズの衛星ナビゲーション受信モジュールです。 u-blox M10衛星受信機、STM32H5プロセッサ、電子コンパス、安全スイッチ、RGBフルカラーステータスライトを統合し、CANバス通信を採用しています。

NEO 4 SE GPSモジュールの特長:

1- 4つの衛星をサポートするu-blox M10衛星受信機システム

2- デュアルSAW + LNAを統合した高精度測位

3- 高性能STM32H5プロセッサ、自社開発M4Cアーキテクチャソフトウェア

4- 強力な耐干渉性を備えたST llS2MDc電子コンパス内蔵

5- 主流のオープンソースプラットフォームと互換性のあるDroneCANプロトコルを採用

6- 多機能RGBステータスライトコントローラ解除スイッチ

製品パラメータ

受信機タイプ：u-blox MIA-M10Q

プロセッサ：STM32H5 Arm Cortex-M33 250 MHz

コンパス：IIS2MDC

周波数帯：GPS：L1 C/A / GLONASS：L1OF / BeiDou：B1I/B1C / Galileo：E1B/C

補強システム：SBAS：EGNOS GAGAN MSAS WAAS BDSBAS KASS および SouthPAN/QZSS：L1S (SLAS)

同時GNSS数：4（BeiDou Galileo GLONASS GPS）

発振器：TCXO

捕捉：コールドスタート：27秒 | ホットスタート：1秒 | 補助スタート：1秒

感度：トラッキングおよびナビゲーション：-167 dBm / 再捕捉：-160 dBm / コールドスタート：-148 dBm / ホットスタート：-159 dBm

ナビゲーション。更新レート：デフォルト：5Hz / 最大10Hz（4つのGNSS同時接続） / 最大25Hz（単一GNSS）

水平位置精度：1.5mCEP

信号完全性：RF干渉および妨害検出と報告、スプーフィング検出と報告

波フィルタリング：SAW+LNA+SAW+LNA

電磁/無線周波数干渉対策：EMI+RFI

プロトコル：DroneCAN

ファームウェアのアップグレード：サポート

ファームウェア：CUAV M4C GNSS

ポートタイプ

データインターフェース：GHR-04V-S

ハードウェアパラメータ

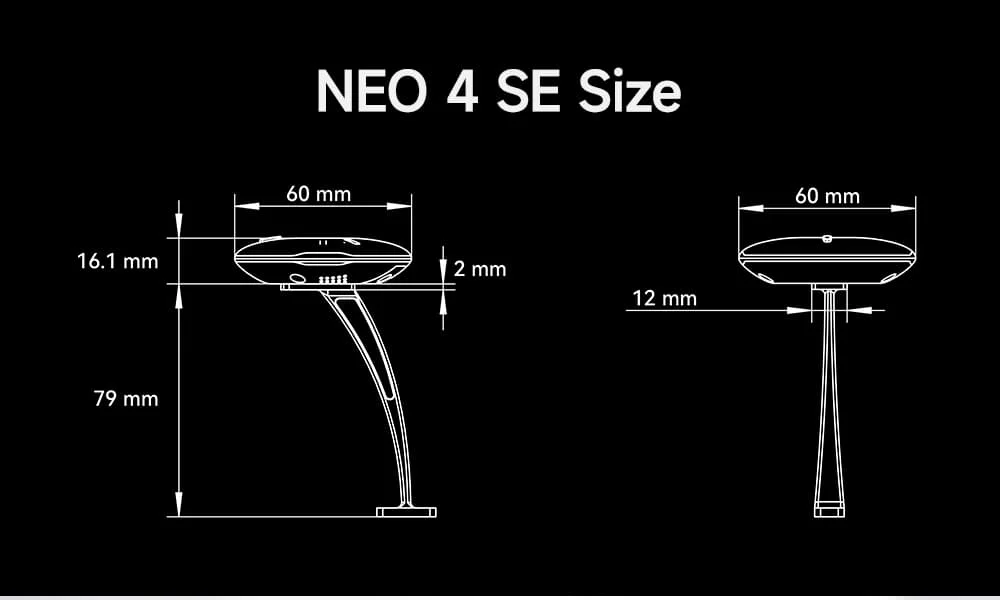

サイズ：60 x 60 x 16.1 mm

重量：33g

入力電圧：4.7-5.2V

動作温度：-10度C~+80度C

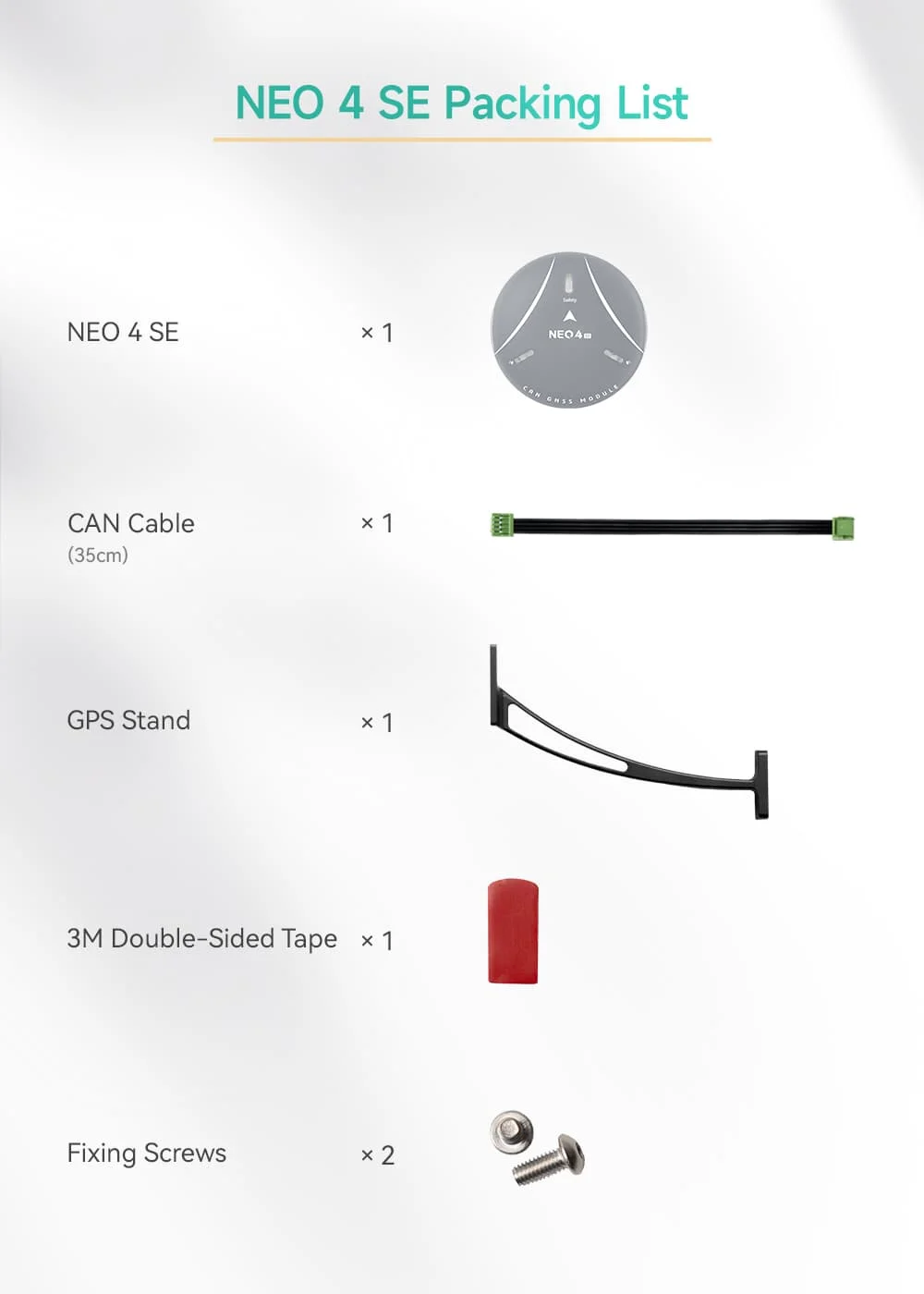

NEO 4 SE パッケージリスト

NEO 4 SE：x1

CANケーブル（35cm）：x1

GPSスタンド：x1

3M両面テープ：x1

固定ネジ：x2



4つの衛星をサポート | u-blox M10衛星受信システム

NEO 4 SEは、BeiDou Galileo GLONASSおよびGPS/QZSSシステムをサポートする4つのGNSSを同時に受信できます。受信機は最適な信号を選択して位置情報の可用性を最大化できるため、都市の峡谷などの困難な環境でもGNSSモジュールがうまく機能します。

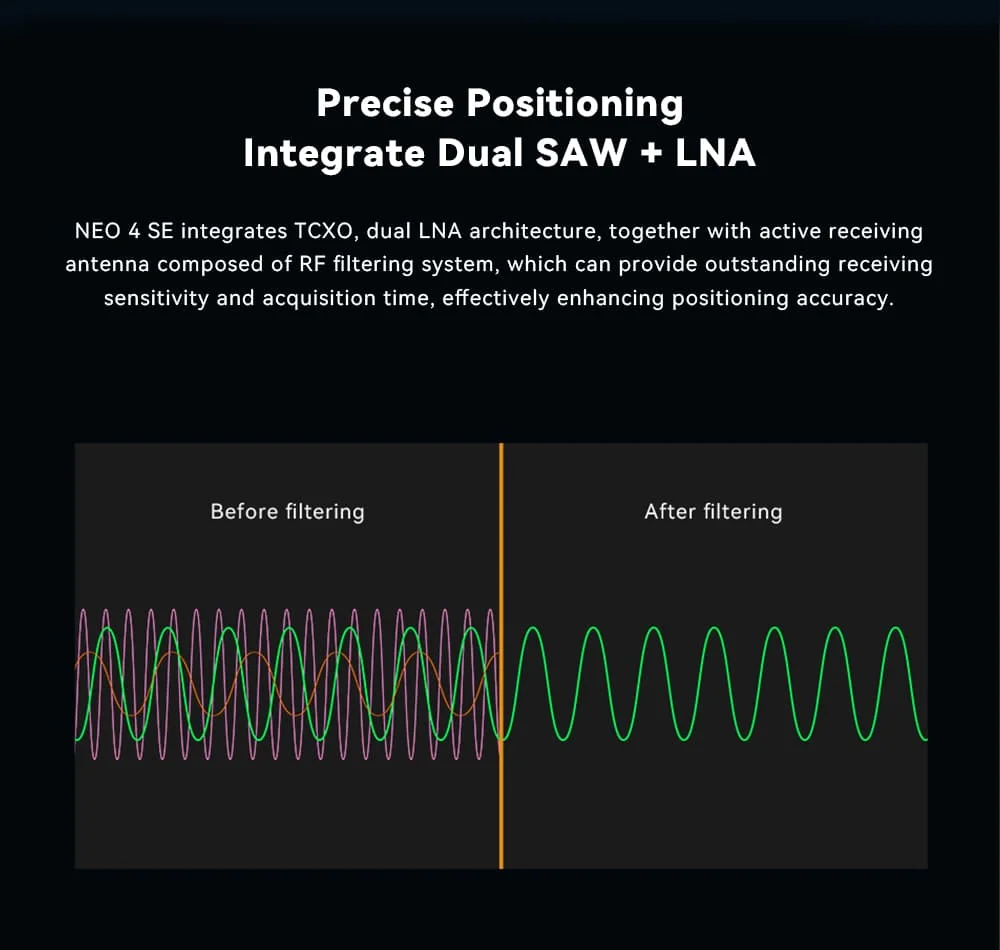

高精度測位 | デュアルSAW + LNAを統合

NEO 4 SEは、優れた受信感度と取得時間を提供するRFフィルタリングシステムで構成されたアクティブ受信アンテナとともにTCXOデュアルLNAアーキテクチャを統合し、測位精度を効果的に向上させます。

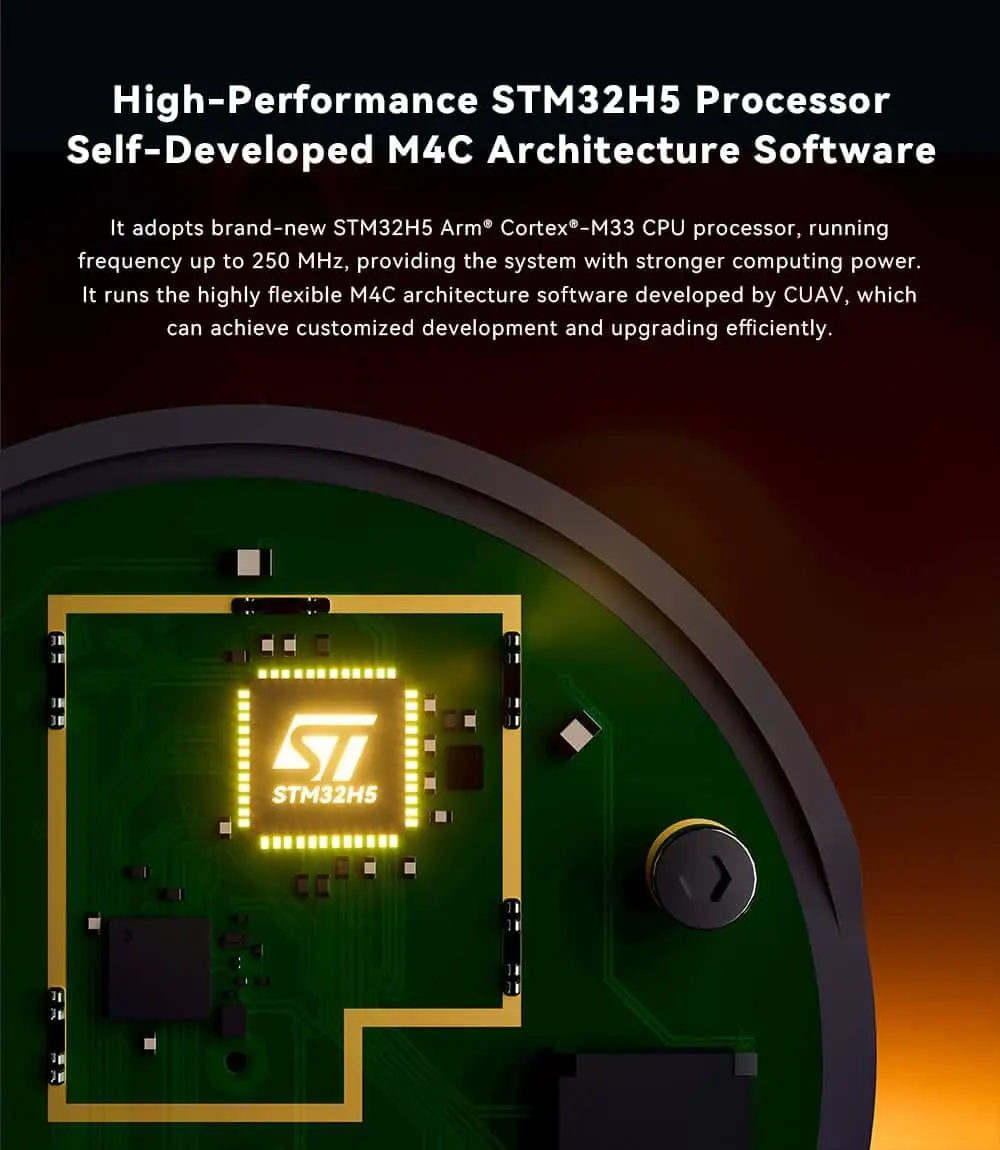

高性能STM32H5プロセッサ |自社開発のM4Cアーキテクチャソフトウェア

最大250MHzの周波数で動作する最新のSTM32H5 Arm Cortex-M33 CPUプロセッサを採用し、システムの演算能力を強化しています。CUAVが開発した柔軟性の高いM4Cアーキテクチャソフトウェアを実行することで、効率的なカスタマイズ開発とアップグレードを実現できます。

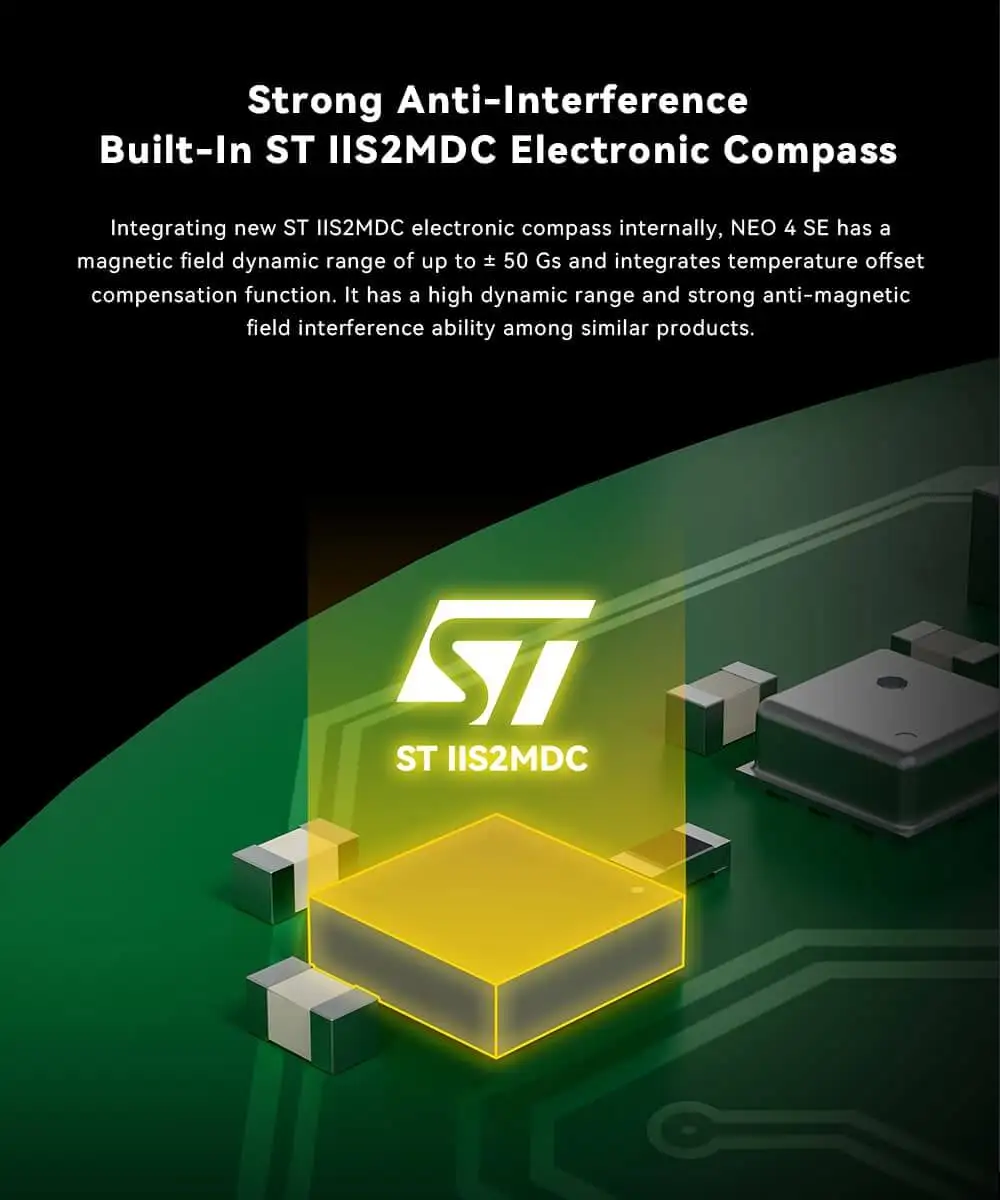

強力な耐干渉性 | 内蔵ST IIS2MDC電子コンパス

NEO 4 SEは、新しいST IIS2MDC電子コンパスを内部に統合し、最大+/-50Gsの磁場ダイナミックレンジと温度オフセット補償機能を組み込んでいます。類似製品の中で、高いダイナミックレンジと強力な耐磁場干渉能力を備えています。

DroneCANプロトコルを採用 | 主流のオープンソースプラットフォームと互換性あり

NEO 4 SEはDroneCANプロトコルを採用し、ArduPilotおよびPX4オープンソースプラットフォームプロトコルスタックと互換性があります。幅広いアプリケーションシナリオと、より強力な拡張性と柔軟性を備えています。

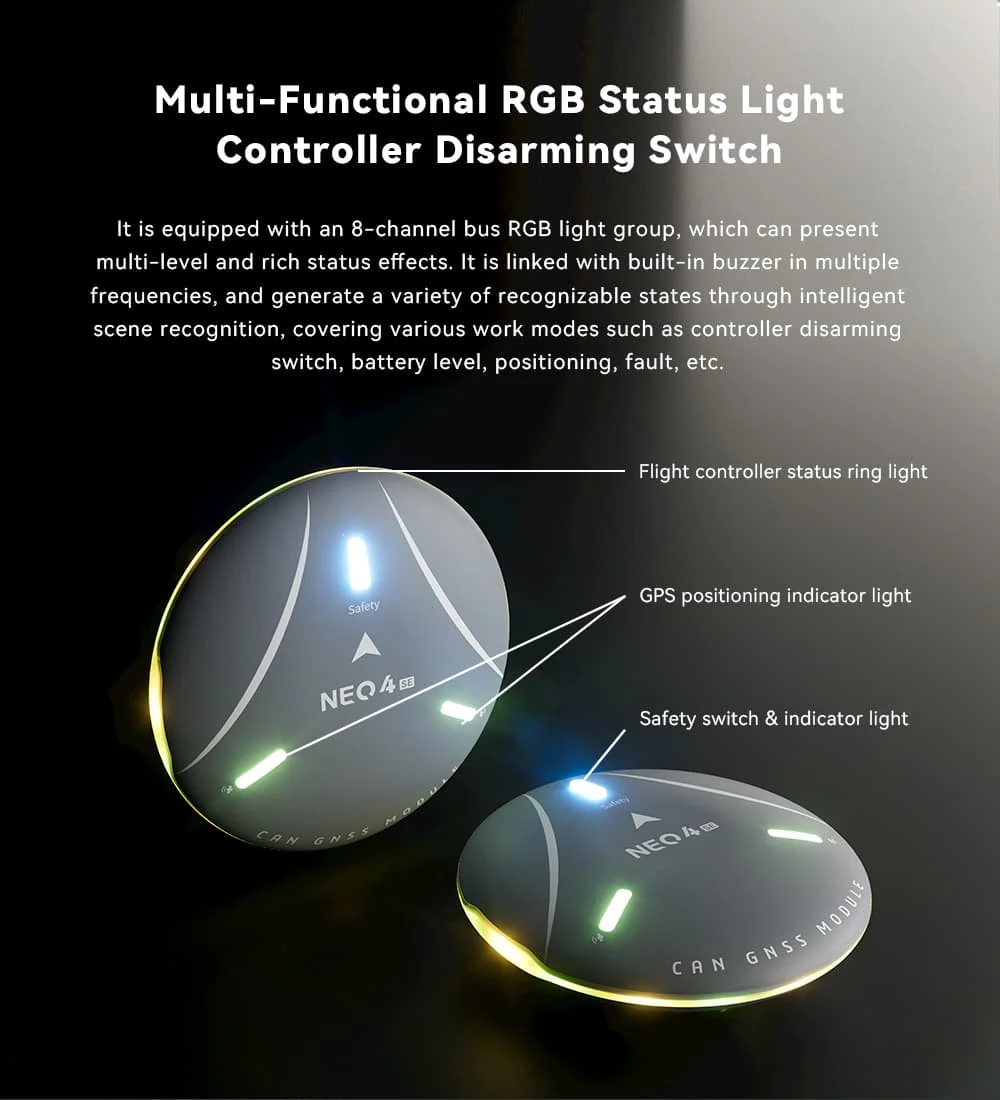

多機能RGBステータスライト｜コントローラー解除スイッチ

8チャンネルバスRGBライトグループを搭載し、多段階かつ豊富なステータス効果を表示できます。複数の周波数の内蔵ブザーと連動し、コントローラー解除スイッチ、バッテリーレベル、位置決め、故障など、さまざまな動作モードを網羅するインテリジェントなシーン認識により、さまざまな認識可能な状態を生成します。
